Sabuk Konveyor Cleated dan Dinding Samping Harga Pabrik untuk Penanganan Material Massal yang Efisien

YUFENG Belt Konveyor Cleated dan Dinding Samping, juga dikenal sebagai sabuk konveyor dinding samping bergelombang atau sabuk konveyor sudut curam, dirancang untuk mengangkut material curah di mana sabuk datar konvensional tidak dapat memberikan ketinggian pengangkatan yang cukup atau mencegah kemunduran material. Sabuk terdiri dari sabuk dasar, dinding samping bergelombang, dan gerigi melintang, yang diintegrasikan melalui vulkanisasi panas.

YUFENG menyediakan struktur yang diperkuat kain EP dan kabel baja untuk jarak pengangkutan, berat material, dan tata letak pemasangan yang berbeda. Desain yang tersedia mendukung pengangkutan horizontal, miring, dan vertikal, sehingga cocok untuk aplikasi pertambangan, semen, agregat, biji-bijian, bahan kimia, dan penanganan material curah lainnya.

Klasifikasi Sabuk Dinding Samping Kain EP dan Kabel Baja

Sabuk Konveyor Dinding Samping Kain EP

Karkas kain EP memberikan fleksibilitas yang baik, perpanjangan rendah, dan kinerja tarik yang stabil. Sangat cocok untuk sistem pengangkutan beban sedang dengan jarak pengangkutan yang relatif pendek atau sedang, termasuk pabrik semen, fasilitas pemrosesan biji-bijian, dan jalur produksi agregat.

Sabuk Konveyor Dinding Samping Kabel Baja

Rangka kabel baja memberikan kekuatan tarik yang lebih tinggi dan perpanjangan permanen yang lebih rendah dibandingkan struktur kain. Ini dirancang untuk aplikasi tugas berat yang memerlukan jarak pengangkutan, tinggi pengangkatan, dan kapasitas material yang lebih jauh, khususnya di pertambangan dan sistem penanganan material curah skala besar.

Tipe Sabuk	Karakteristik Inti	Kondisi Kerja yang Berlaku
Sabuk Dinding Samping Kain EP	Fleksibel, perpanjangan rendah, hemat biaya	Pengangkutan jarak menengah-pendek dan muatan sedang
Sabuk Dinding Samping Kabel Baja	Kekuatan tarik tinggi, regangan sangat rendah	Pengangkutan jarak jauh dan tugas berat

Karkas yang sesuai harus dipilih berdasarkan tinggi pengangkatan, panjang sabuk, kepadatan material, kapasitas per jam, dan sudut pengangkutan maksimum.

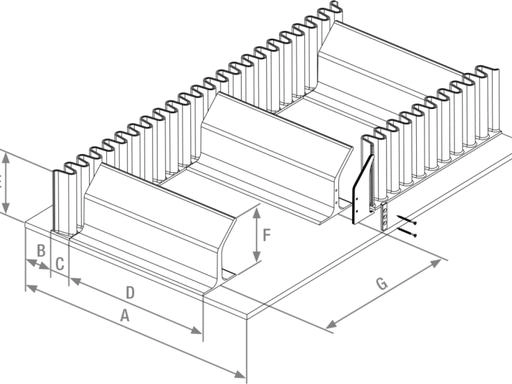

Pilihan Tinggi Dinding Samping, Jenis Gerigi dan Ukuran

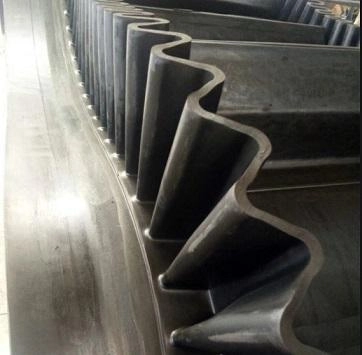

Tinggi Dinding Samping

YUFENG memasok dinding samping bergelombang dengan ketinggian dari40 mm hingga 500 mm, memungkinkan struktur sabuk disesuaikan dengan volume material dan kapasitas pengangkutan yang berbeda.

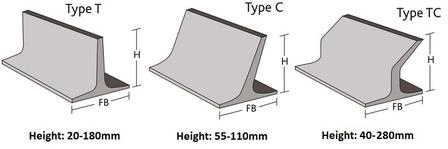

Konfigurasi Cleat

Konfigurasi gerigi T, C, dan TC tersedia. Ketinggian cleat dapat disesuaikan dari20 mm hingga 460 mm, dengan jarak yang disesuaikan dengan karakteristik material dan sudut pengangkutan.

Lebar Sabuk dan Kelas Karkas

Tersedia lebar Cleated dan Sidewall Conveyor Belt berkisar dari300 mm hingga 2000 mm, dengan karkas kain EP100–EP1000 dan karkas kabel baja ST630–ST2000 tersedia untuk kebutuhan beban yang berbeda.

Jenis Sabuk Konveyor Dinding Samping Fungsional

Sabuk Dinding Samping Tahan Aus Umum

Kompon karet tahan aus standar cocok untuk material curah konvensional seperti bahan baku pasir, agregat, batu bara, dan semen. Kisaran suhu pengoperasian normal adalah kira-kira-20°C hingga +60°C.

Sabuk Dinding Samping Anti-Statis Tahan Api

Struktur ini menggabungkan sifat tahan api dan konduktif untuk lingkungan pengangkutan bawah tanah di mana api dan listrik statis merupakan masalah keselamatan utama. Model yang berlaku dapat diproduksi sesuai denganMT/T668persyaratan.

Sabuk Dinding Samping Tahan Suhu Tinggi

Karet tahan panas berbahan dasar EPDM digunakan untuk mengangkut material panas seperti klinker semen dan terak metalurgi. Formulasi yang sesuai dapat mendukung suhu bahan hingga kira-kira180°C, tergantung pada kondisi pengoperasian sebenarnya.

Sabuk Dinding Samping Tahan Minyak

Karet penutup berbasis NBR memberikan ketahanan terhadap minyak mineral, pelumas dan media kimia tertentu, mengurangi pembengkakan dan keretakan karet di lingkungan kerja yang terkontaminasi minyak.

Sabuk Dinding Samping Tahan Suhu Rendah

Kompon karet fleksibel dingin menjaga fleksibilitas dalam aplikasi suhu rendah dan dapat dikonfigurasi untuk lingkungan pengangkutan luar ruangan hingga sekitar-40°C, tergantung pada formulasi spesifiknya.

Sabuk Dinding Samping Food Grade

Aplikasi yang bersentuhan dengan makanan dapat menggunakan bahan tidak beracun dan mudah dibersihkan yang sesuai untuk peralatan pengangkutan biji-bijian, buah, sayuran, dan pemrosesan makanan. Bahan dan sertifikasi yang tepat harus dipilih sesuai dengan pasar tujuan dan persyaratan aplikasi.

Kustomisasi Struktural dan Fungsional

Seleksi Karkas Dasar

YUFENG menawarkan kain poliester EP atau sabuk dasar yang diperkuat kabel baja galvanis sesuai dengan kebutuhan pengangkutan, jarak, dan pengangkatan.

Kustomisasi Ketinggian Dinding Samping

Ketinggian dinding samping yang tersedia meliputi40, 60, 80, 100, 200, 300, 400 dan 500mm, dengan dimensi lain tersedia sesuai dengan kebutuhan proyek.

Jenis dan Jarak Cleat

Gerigi T, C, dan TC dapat dipilih berdasarkan ukuran material, sudut pengangkutan, dan daya dukung yang diperlukan.

Formulasi Karet Fungsional

Formulasi karet tahan aus, tahan api, suhu tinggi, tahan minyak, dan suhu rendah dapat dikonfigurasi untuk lingkungan pengoperasian yang berbeda.

Struktur Penguatan

Tulangan melintang dapat ditambahkan untuk meningkatkan dukungan sabuk dasar selama langkah balik, sementara tulangan kawat baja melintang tambahan dapat dikonfigurasi untuk pembebanan material berdampak tinggi.

Pemrosesan Panjang Tetap

YUFENG mendukung pemotongan dengan panjang tetap dan dimensi yang disesuaikan untuk peralatan pengangkutan kompak dan instalasi spesifik proyek.

Vulkanisasi Terintegrasi dan Kinerja Belt

Vulkanisasi Panas Satu Bagian

Dinding samping, gerigi sepatu, dan sabuk dasar diintegrasikan melalui vulkanisasi suhu tinggi, bukan hanya mengandalkan ikatan perekat permukaan. Hal ini membantu menjaga integritas struktural selama operasi pembengkokan dan katrol berulang kali.

Penyampaian Vertikal dan Sudut Curam

Dinding samping bergelombang berisi material secara lateral sementara gerigi memberikan dukungan melintang. Tergantung pada konfigurasi sistem dan karakteristik material, belt dapat digunakan untuk aplikasi pengangkutan dengan sudut curam dan vertikal.

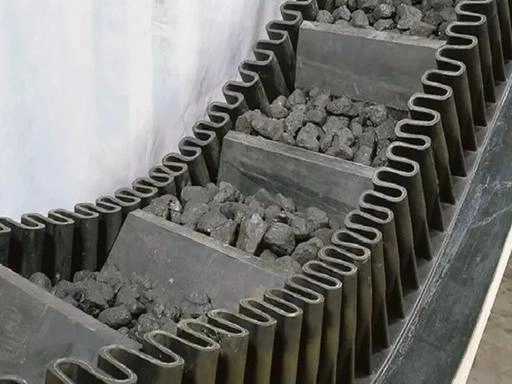

Mengurangi Rollback Material

Kombinasi dinding samping dan gerigi membentuk kantong material tersendiri, membantu mengurangi material tergelincir dan tumpah pada bagian pengangkutan yang curam.

Tata Letak Konveyor Fleksibel

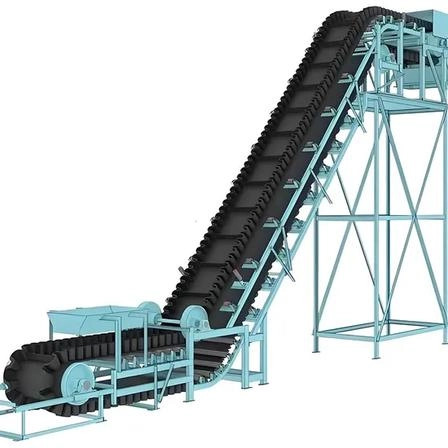

Sistem konveyor dinding samping dapat dikonfigurasi untuk tata letak horizontal hingga miring, tipe Z, dan tipe S, sehingga berpotensi mengurangi kebutuhan titik transfer perantara.

Pemilihan Karkas untuk Muatan Berbeda

Struktur EP umumnya cocok untuk aplikasi beban sedang, sedangkan struktur kabel baja memberikan kekuatan tarik yang lebih tinggi untuk sistem pengangkutan tugas berat dan lebih lama.

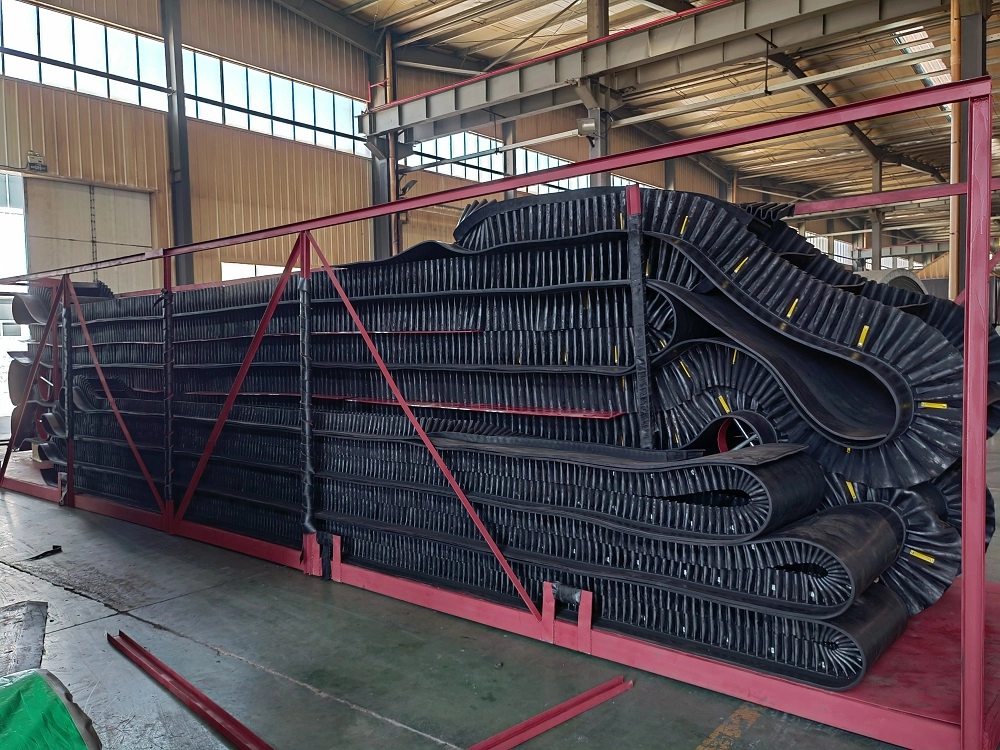

Bahan Baku dan Pengendalian Manufaktur

Bangkai Dasar

Kain EP berkekuatan tinggi dan kabel baja galvanis berkekuatan tinggi dipilih sesuai dengan tingkat tarik yang diperlukan.

Karet Dinding Samping dan Cleat

Kompon karet fleksibel dengan ketahanan lelah lentur yang baik digunakan pada dinding samping dan gerigi untuk menahan gerakan berulang di sekitar katrol.

Karet Penutup dan Pengikat

Karet alam murni atau karet sintetis fungsional seperti NBR dan EPDM dapat dipilih berdasarkan kebutuhan keausan, oli, dan suhu.

Komponen Penguat

Tulangan kaku melintang dan struktur kawat baja anti sobek dapat dimasukkan ke dalam desain khusus yang memerlukan dukungan tambahan atau ketahanan benturan.

Setiap batch kain, kabel baja, dan bahan karet harus menjalani pemeriksaan terkait tarik, tekuk, dan adhesi sebelum memasuki produksi.

Instalasi, Penyambungan dan Pemeliharaan

Penyambungan Vulkanisasi Panas

Untuk sambungan permanen, sabuk dasar disiapkan berlapis-lapis sementara posisi dinding samping dan gerigi sepatu disejajarkan secara akurat. Karet pengikat yang cocok kemudian ditempatkan di antara lapisan sabuk sebelum vulkanisasi di bawah suhu dan tekanan yang terkendali.

Perbaikan Ikatan Dingin

Perbaikan perekat dingin dapat digunakan untuk kerusakan permukaan lokal atau pemeliharaan darurat. Sambungan ini tidak direkomendasikan sebagai sambungan penahan beban utama untuk pengoperasian tugas berat jangka panjang.

Persyaratan Tata Letak Konveyor

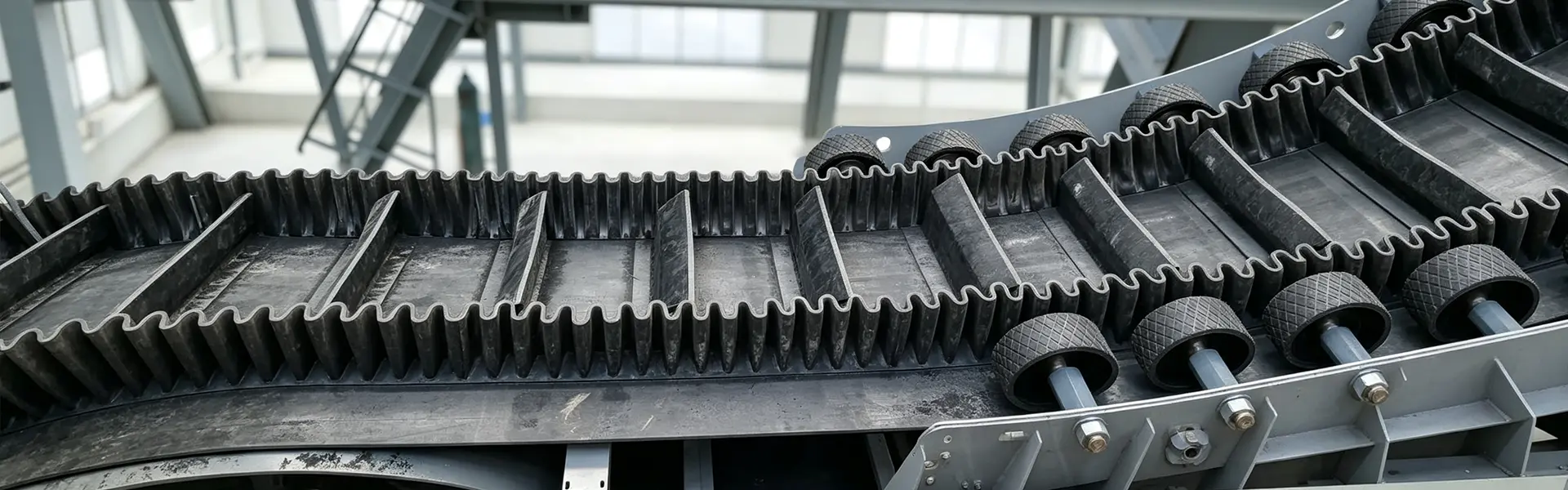

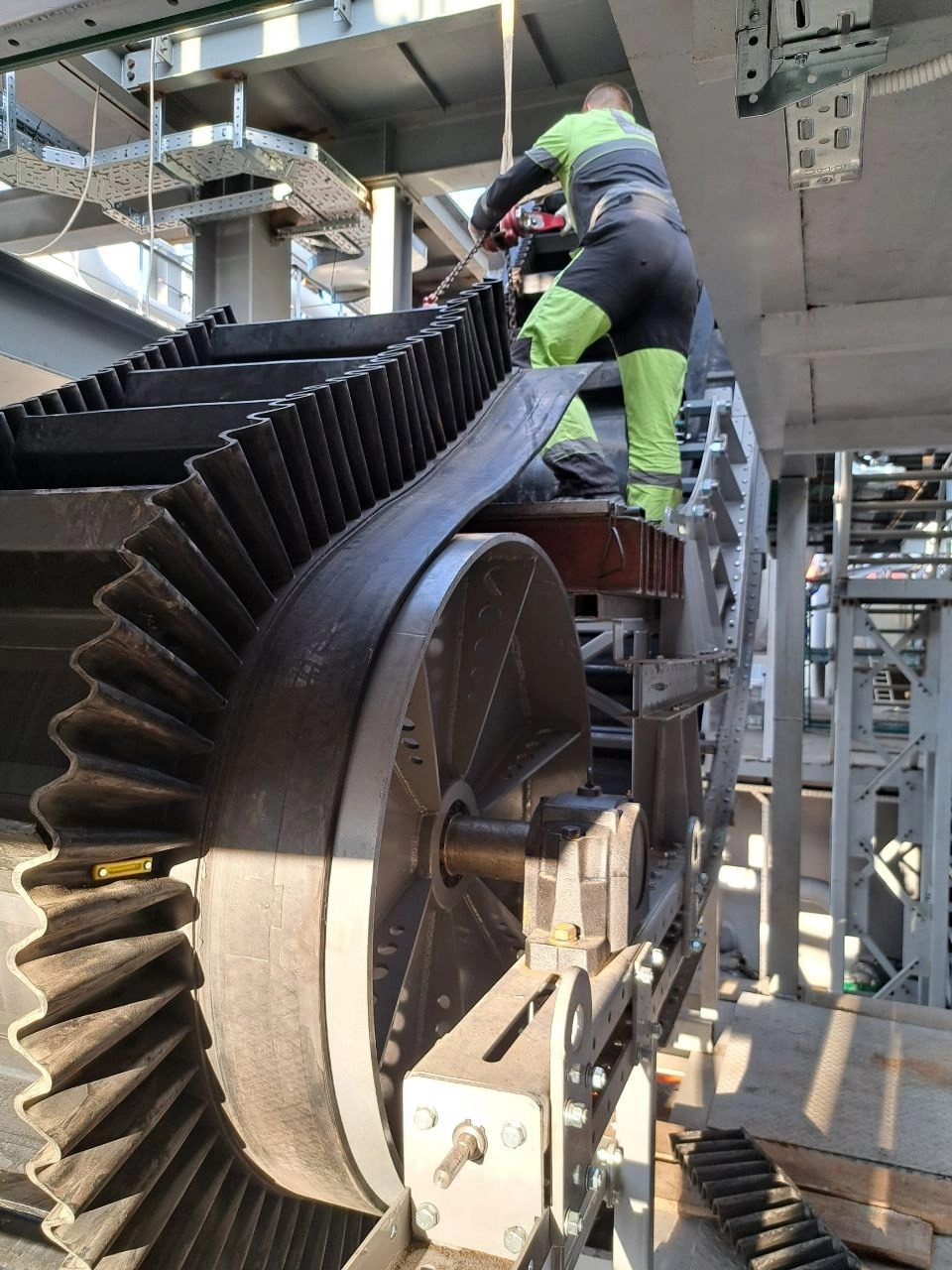

Return idler khusus dinding samping harus digunakan untuk menopang belt selama gerakan kembali. Impact idler PU harus dipasang di dekat titik pemuatan di mana material besar dapat menimbulkan dampak terkonsentrasi.

Penyelarasan Sabuk

Idler yang dapat menyelaraskan sendiri dapat dipasang pada interval yang sesuai pada jalur pengangkutan yang panjang untuk mengurangi deviasi belt dan menjaga kestabilan pengoperasian.

Pencocokan Komponen Konveyor

Seri Sabuk Konveyor

YUFENG Cleted dan Sidewall Conveyor Belt dapat memasok Belt Conveyor Kain, Belt Conveyor Kabel Baja, Belt Conveyor Berpola, Belt Conveyor Atas Kasar dan Belt Conveyor Pipa untuk kebutuhan pengangkutan yang berbeda.

Seri Roller Konveyor

Komponen yang cocok meliputi trough roller, return roller, impact roller, self-aligning roller, dan rakitan roller konveyor dinding samping khusus.

Aksesoris Karet

Lembaran karet tahan aus, pinggiran konveyor, perekat perbaikan, dan kit patch vulkanisasi tersedia untuk pemeliharaan sistem konveyor.

Produk Pipa HDPE

Pipa Air HDPE dan Pipa Keruk HDPE dapat disuplai untuk aplikasi tambahan transportasi air dan lumpur di proyek pertambangan.

Layanan Pendukung yang Disesuaikan

Dimensi roller, tinggi dinding samping, konfigurasi gerigi sepatu, lebar sabuk, dan formulasi karet dapat disesuaikan menurut gambar teknik dan kondisi pengoperasian.

Standar dan Dokumentasi Mutu

Standar Manufaktur

Belt conveyor dinding samping YUFENG diproduksi dengan mengacu padaISO 14890, DIN 22102 dan GB/T 7984persyaratan. Struktur dasar kabel baja dapat mengikutiDIN 22131, sedangkan model tahan api bawah tanah yang berlaku dapat diproduksi sesuai denganMT/T668.

Sertifikasi dan Laporan Mutu

Dokumentasi yang tersedia mungkin termasukSertifikasi manajemen mutu ISO 9001, dokumentasi CE, laporan pengujian SGS, dokumentasi keselamatan tambang batubara, dan laporan pengujian kelelahan tekuk pabrik, tergantung pada konfigurasi produk dan pasar tujuan.

Indikator Kinerja Inti

Barang Kinerja	Persyaratan Standar	Standar Tes
Perpanjangan Saat Putusnya Karkas EP	≥300%	ISO 6259
Kekuatan Kupas Antar Lapisan	≥12 N/mm	ISO 2411
Perpanjangan Permanen Di Bawah Nilai Beban	≤2,5%	DIN 22102
Karet Penutup Kerugian Abrasi	≤0,8 cm³/1,61 km	ISO 4649
Kekuatan Adhesi Akar Dinding Samping	Tidak ada pemisahan setelah 10.000 siklus pembengkokan	Uji lentur pabrik

Pengepakan dan Penyimpanan

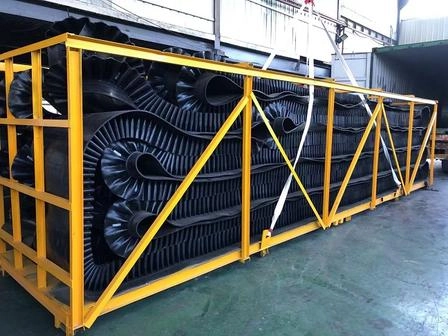

Sabuk Lebar Sedang dan Kecil

Belt dengan lebar antara sekitar 300–1000 mm dapat diamankan dengan penyangga rangka logam khusus untuk melindungi dinding samping bergelombang selama pengangkutan.

Sabuk Kabel Baja Lebar Besar

Sabuk dinding samping yang berat dengan lebar sekitar 1200–2000 mm dapat diamankan dengan pengikat baja yang diperkuat dan palet kayu untuk pengiriman kontainer.

Potong Bagian Sabuk

Bagian pendek yang disesuaikan dilindungi secara terpisah dengan busa atau bahan bantalan lainnya untuk mengurangi benturan gerigi dan dinding samping selama pengangkutan.

Persyaratan Penyimpanan

Simpan belt secara horizontal di gudang kering dan hindari paparan sinar matahari langsung, pelarut kimia, dan kondisi lain dalam waktu lama yang dapat mempercepat penuaan karet.

Cara Meminta Penawaran Belt Konveyor Dinding Samping

Bangkai dasar: EP atau kabel baja
Lebar sabuk
Tinggi dinding samping
Jenis dan tinggi cleat
Sudut penyampaian maksimum
Jenis bahan dan ukuran gumpalan
Suhu bahan dan media kerja
Menyampaikan jarak dan ketinggian angkat
Jumlah yang dibutuhkan
Pelabuhan tujuan

Insinyur teknis YUFENG dapat menggunakan parameter ini untuk menentukan tingkat karkas, konfigurasi dinding samping, dan struktur gerigi yang sesuai untuk sistem pengangkutan.

Informasi Kontak Global YUFENG

Kontak Pabrik Langsung

E-mail: jayce@yuphengbelt.com

WhatsApp / WeChat / Seluler: +86 15318787602

Alamat Pabrik:Desa Xiagou, ETDZ, Qingdao, Shandong, Cina

View as

Sabuk Konveyor Kemiringan Curam

YUFENG Steep Incline Conveyor Belt adalah solusi pengangkutan karet gesekan tinggi yang dirancang untuk transportasi material curah sudut besar di pertambangan, semen, pemrosesan biji-bijian, dan industri kimia. Dibandingkan dengan ban berjalan datar biasa yang mengalami kemunduran dan tumpahan material saat kemiringan melebihi 25°, YUFENG meningkatkan stabilitas pengangkutan melalui permukaan karet anti selip gesekan tinggi dan struktur anti tumpahan yang fleksibel.

Lihat Lebih Banyak >> mengirimkan permintaan >>

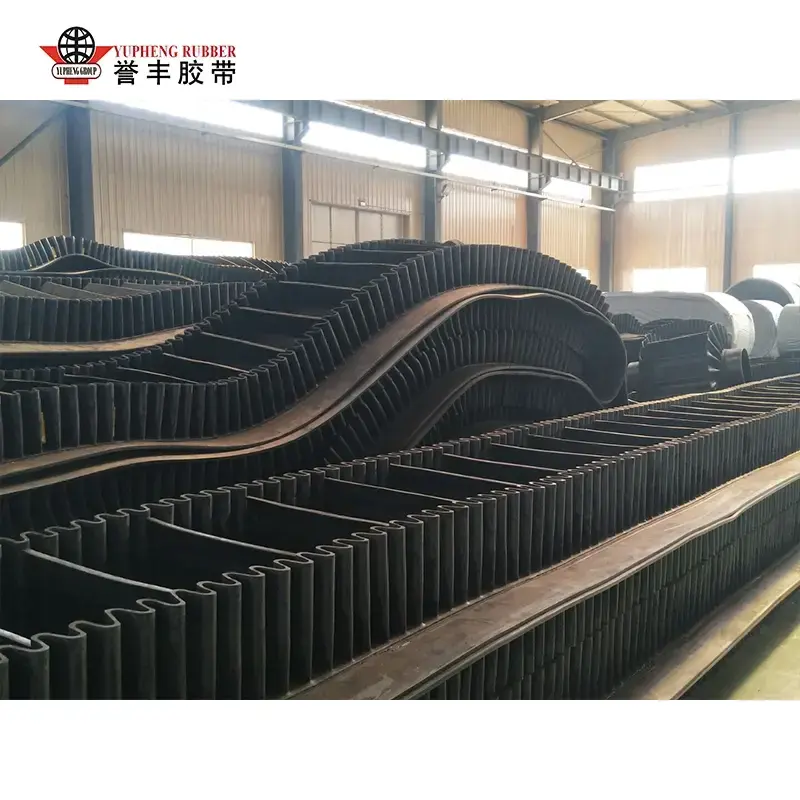

Sabuk Konveyor Berlapis Dinding Samping

YUFENG Sidewall Cleated Conveyor Belt adalah solusi pengangkutan karet terintegrasi yang dirancang untuk pengangkutan material curah dengan sudut curam dan vertikal dari 0° hingga 90°. Tidak seperti ban berjalan datar tradisional yang hanya mengandalkan gesekan dan sabuk pengikat dinding samping terpisah yang sering mengalami pengelupasan dinding samping, YUFENG menggabungkan dinding samping bergelombang, gerigi melintang, dan karet dasar menjadi satu struktur mulus melalui teknologi vulkanisasi terintegrasi.

Lihat Lebih Banyak >> mengirimkan permintaan >>

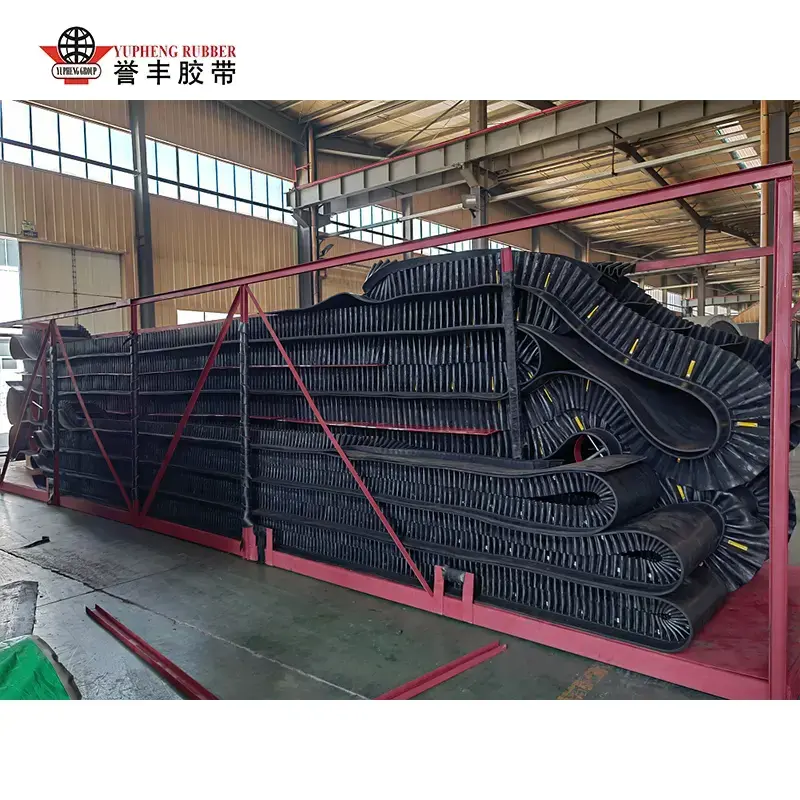

Sabuk Konveyor yang Dibersihkan

YUFENG Cleated Conveyor Belt adalah solusi pengangkutan karet yang dirancang khusus untuk pengangkutan karton, bahan makanan, komponen plastik, dan bahan curah kecil secara miring. Dibandingkan dengan sabuk konveyor datar tradisional yang hanya mengandalkan gesekan permukaan, sabuk ini menggunakan struktur gerigi terintegrasi untuk menciptakan bagian pengangkutan independen, yang secara efektif mencegah material tergelincir, terguling, dan jatuh selama pengangkutan miring.

Lihat Lebih Banyak >> mengirimkan permintaan >>

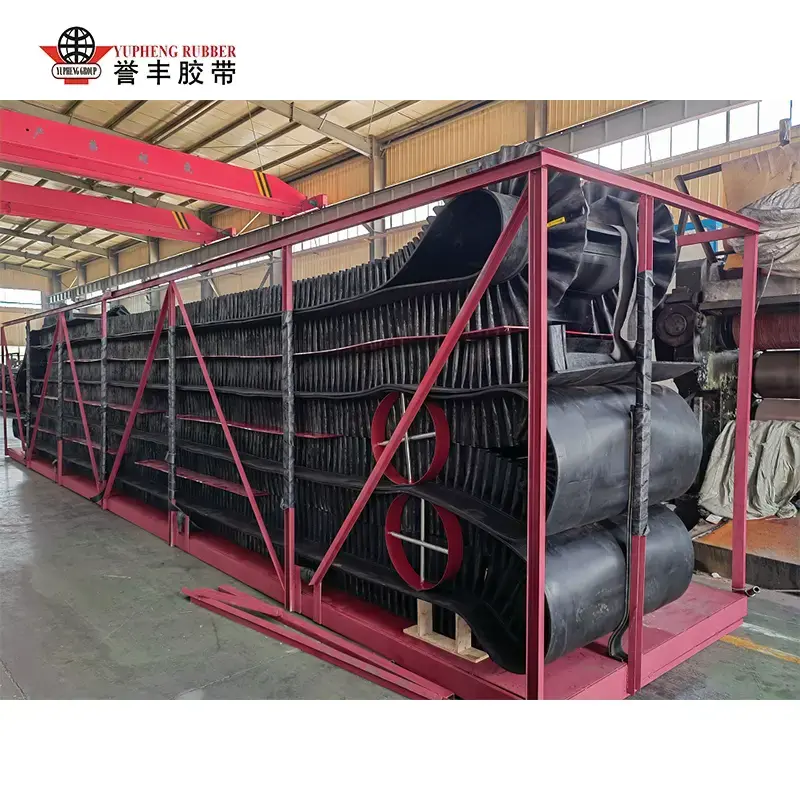

Sabuk Konveyor Dinding Samping Bergelombang
