Produsen Rangka Pemalas Konveyor Terkemuka untuk Sistem Penambangan dan Penanganan Material Curah

Rangka Pemalas Konveyor adalah struktur pendukung yang digunakan untuk memasang dan memposisikan roller konveyor pada sistem konveyor sabuk. Ini menghubungkan trough idler, return idler, impact idler, dan self-aligning idler dengan struktur konveyor, memastikan bahwa roller mempertahankan keselarasan yang benar dan memberikan dukungan yang stabil untuk running belt.

Selama operasi pengangkutan terus-menerus, rangka idler memikul beban material curah, tegangan sabuk, dan gaya tumbukan yang dihasilkan pada titik pemuatan. Rangka yang dirancang dengan tidak tepat dapat menyebabkan ketidaksejajaran roller, masalah pelacakan sabuk, keausan yang tidak merata, dan waktu henti yang tidak terduga. Oleh karena itu, memilih struktur pendukung yang andal sangat penting untuk meningkatkan stabilitas sistem konveyor.

YUFENG memproduksi seri lengkap Idler Frame sesuai dengan persyaratan terkait TD75, DT II(A), CEMA dan ISO. Menggunakan baja Q235/Q355 berkualitas tinggi, proses pengelasan presisi, dan perawatan anti-korosi opsional, rangka YUFENG diterapkan secara luas di proyek pertambangan, penggalian, semen, pembangkit listrik, pelabuhan, dan penanganan material curah.

Tipe Rangka Berbeda untuk Berbagai Bagian Konveyor

Bagian konveyor yang berbeda memerlukan struktur pendukung yang berbeda. YUFENG menyediakan berbagai desain rangka sesuai dengan posisi pemasangan, kondisi pemuatan, dan persyaratan lingkungan.

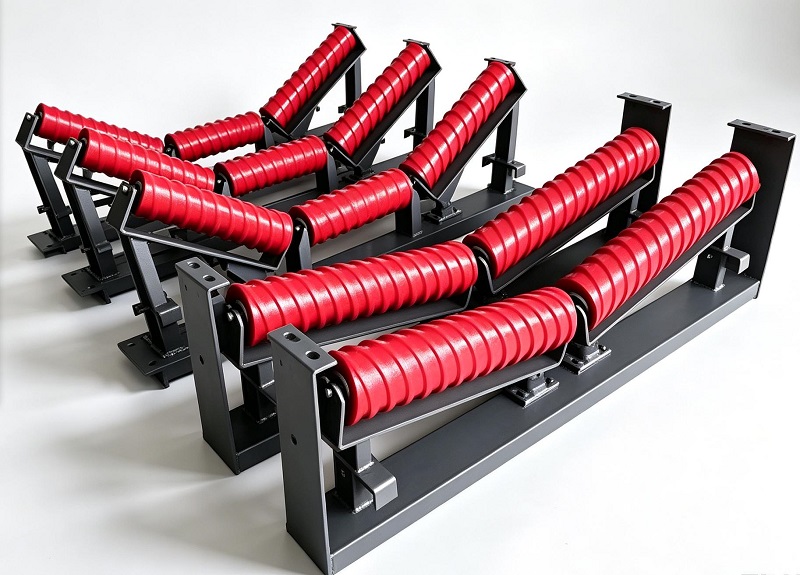

Melalui Bingkai Pemalas

Rangka pemalas palung terutama dipasang di sisi pembawa konveyor sabuk. Struktur tiga rol membentuk bentuk bak yang menopang material curah dan meningkatkan kapasitas pengangkutan. Sudut palung standar meliputi 20°, 30°, 35° dan 45°.

Jenis ini umumnya digunakan di tambang batu bara, pabrik agregat, pabrik semen, dan sistem transportasi material curah yang memerlukan dukungan material secara terus menerus.

Kembalikan Bingkai Pemalas

Rangka idler kembali dipasang di sisi kembali sistem konveyor untuk menopang sabuk kosong setelah pelepasan material. Strukturnya yang sederhana memberikan kekakuan yang cukup sekaligus memungkinkan penggantian roller yang nyaman dan pemeriksaan rutin.

Karena bagian balik membawa lebih sedikit beban dibandingkan dengan bagian pembawa, desain yang ringan biasanya dipilih untuk mengurangi berat struktur konveyor secara keseluruhan.

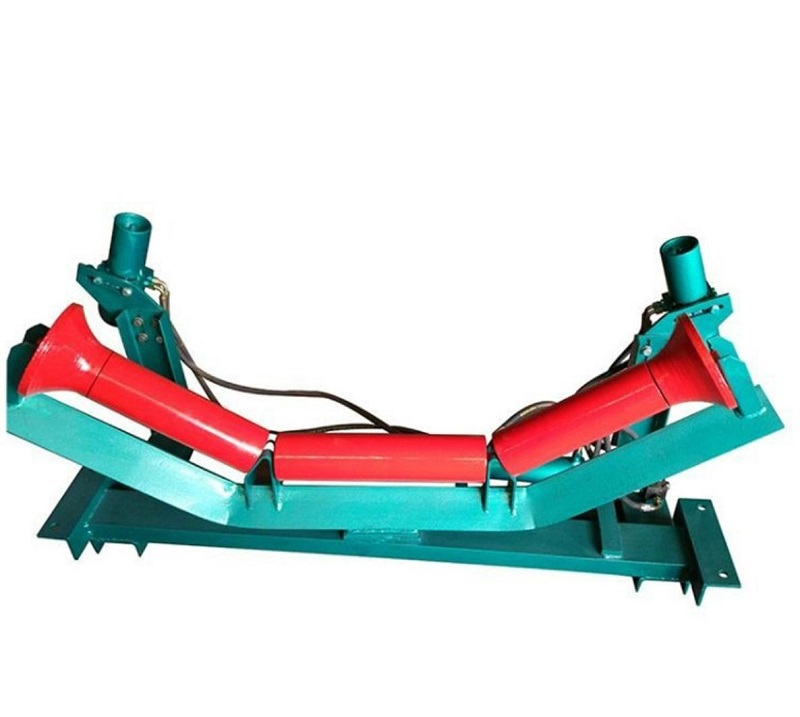

Bingkai Pemalas yang Menyelaraskan Diri

Rangka idler yang dapat menyelaraskan sendiri dirancang untuk memperbaiki deviasi belt selama pengoperasian. Ketika pergerakan sabuk bergeser menjauhi garis tengah, mekanisme pendukung yang berputar menghasilkan gaya pemandu untuk membantu mengembalikan pelacakan sabuk ke normal.

Sangat cocok untuk konveyor jarak jauh, titik transfer, dan aplikasi di mana pengembaraan sabuk sering terjadi.

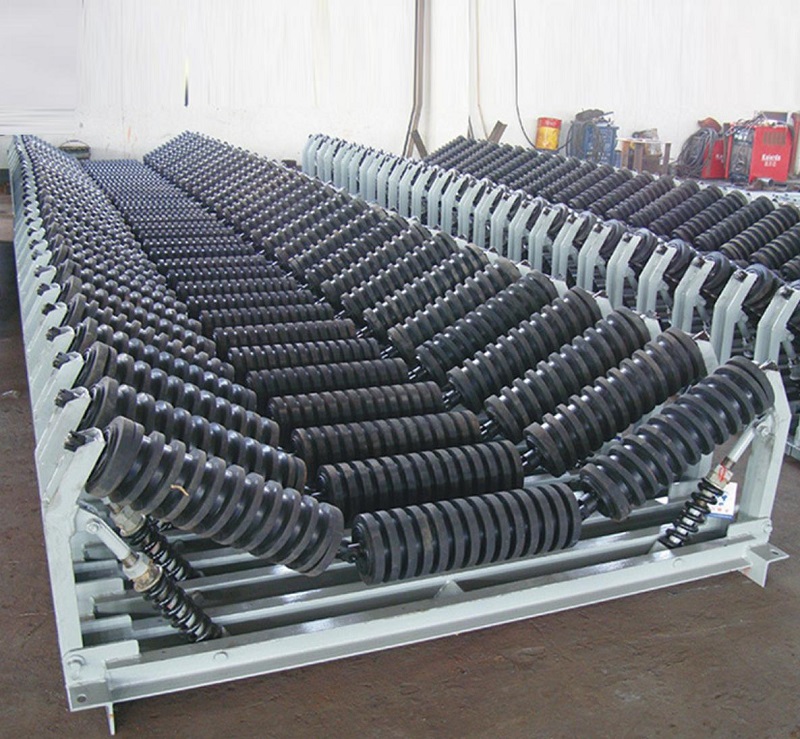

Bingkai Pemalas Dampak

Rangka impact idler mengadopsi konstruksi baja bertulang untuk area yang terkena dampak material kuat. Biasanya dipasang di titik pengumpanan di mana bijih, batu bara, atau agregat berukuran besar jatuh ke ban berjalan.

Struktur yang diperkuat bekerja sama dengan roller tumbukan untuk menyerap guncangan pemuatan dan mengurangi risiko deformasi dalam kondisi tugas berat.

Rangka Tipe H yang Ditangguhkan

Rangka idler tipe H yang ditangguhkan menggunakan metode pemasangan gantung tanpa memerlukan pemasangan pondasi tradisional. Desain modularnya memungkinkan penyesuaian dan pemasangan lebih mudah di ruang terbatas.

Ini biasanya digunakan di terowongan penambangan bawah tanah, konveyor bergerak, dan proyek yang mengutamakan fleksibilitas pemasangan.

Bingkai Pemalas Galvanis

Untuk lingkungan kerja luar ruangan atau korosif, YUFENG menyediakan rangka idler galvanis hot-dip. Permukaan galvanis meningkatkan ketahanan terhadap karat dan membantu memperpanjang masa pakai di pelabuhan pesisir, pabrik kimia, dan tempat penyimpanan terbuka.

Seleksi Berdasarkan Kondisi Kerja Konveyor

Pemilihan Rangka Pemalas Konveyor yang tepat bergantung pada beberapa faktor termasuk lebar sabuk, berat material, tingkat benturan, panjang konveyor, dan lingkungan pemasangan.

Untuk transportasi material curah standar, rangka idler memberikan dukungan pengangkutan yang stabil. Untuk aplikasi penambangan berat dengan material bongkahan besar, disarankan untuk menggunakan kerangka tumbukan yang diperkuat di zona pemuatan untuk menangani gaya tumbukan yang tiba-tiba.

Sistem pengangkutan jarak jauh biasanya memerlukan kerangka yang dapat menyelaraskan diri pada interval yang tepat untuk mengurangi deviasi sabuk. Untuk lingkungan pesisir atau lingkungan yang korosif secara kimia, perawatan galvanis membantu meningkatkan ketahanan terhadap korosi dan mengurangi kebutuhan perawatan.

Struktur Teknis dan Opsi Kustom

Rangka Pemalas Konveyor YUFENG dapat disesuaikan sesuai dengan gambar pelanggan, spesifikasi konveyor, dan kondisi proyek. Konfigurasi struktural yang berbeda tersedia untuk disesuaikan dengan berbagai desain konveyor.

Bahan rangka dapat dipilih dari baja karbon Q235 untuk aplikasi standar atau baja berkekuatan tinggi Q355 untuk sistem pengangkutan tugas berat. Perawatan permukaan meliputi pengecatan elektrostatis dan galvanisasi hot-dip sesuai dengan persyaratan lingkungan.

Pelanggan dapat menyesuaikan sudut palung, dimensi pemasangan, tinggi rangka, posisi lubang, dan metode pemasangan. Aksesori tambahan seperti poros idler, klip pegas, dan baut berkekuatan tinggi juga dapat disediakan bersamaan.

Keunggulan Kinerja Rangka Pemalas YUFENG

Rangka Pemalas Konveyor YUFENG berfokus pada keandalan struktural, keakuratan dimensi, dan stabilitas pengoperasian jangka panjang. Setiap rangka dirancang untuk mengurangi kebutuhan pemeliharaan konveyor dan mendukung transportasi material yang berkelanjutan dalam kondisi kerja yang berbeda.

Struktur Kuat dan Pengelasan yang Andal

YUFENG menggunakan bahan baja Q235 dan Q355 yang memenuhi syarat untuk memproduksi rangka idler. Dibandingkan dengan material berdinding tipis berkualitas rendah, baja berkekuatan tinggi memberikan ketahanan yang lebih baik terhadap deformasi pada beban berat dan kondisi benturan.

Proses pengelasan profesional memastikan lapisan pengelasan seragam dan kekuatan struktural yang stabil. Inspeksi pengelasan dilakukan sebelum pengiriman untuk mengurangi risiko yang disebabkan oleh pengelasan yang tidak lengkap, retak atau deformasi struktur.

Posisi Pemasangan Roller yang Akurat

Keakuratan pemasangan rangka idler secara langsung mempengaruhi pengoperasian ban berjalan. YUFENG mengontrol dimensi pemasangan dan posisi lubang sesuai dengan spesifikasi terkait TD75, DT II(A) dan CEMA.

Penempatan yang akurat membantu roller mempertahankan keselarasan yang tepat, mengurangi keausan roller yang tidak rata, penyimpangan sabuk, dan hambatan pengoperasian tambahan.

Perlindungan Permukaan Fleksibel

Lingkungan yang berbeda memerlukan metode perlindungan korosi yang berbeda. Rangka standar dapat menggunakan lapisan semprot beradhesi tinggi, sedangkan perawatan galvanis hot-dip tersedia untuk kondisi luar ruangan, pesisir, dan korosif secara kimia.

Perawatan permukaan meningkatkan ketahanan karat dan membantu menjaga kinerja stabil selama pengoperasian jangka panjang.

Desain Perawatan yang Mudah

Struktur standar rangka YUFENG memungkinkan pemasangan dan penggantian roller dengan mudah. Operator dapat menyelesaikan perawatan rutin tanpa modifikasi struktur konveyor yang rumit.

Desain modular seperti rangka tipe H yang ditangguhkan memberikan fleksibilitas tambahan untuk aplikasi bawah tanah dan ruang terbatas.

Komponen Sistem Konveyor yang Kompatibel

Rangka Idler Konveyor YUFENG dapat dipadukan dengan berbagai komponen konveyor termasuk trough roller, return roller, impact roller, belt cleaner, impact bed, dan conveyor belt.

Kompatibilitas ini membantu pelanggan membeli komponen sistem konveyor lengkap dari satu pemasok dan menyederhanakan manajemen proyek.

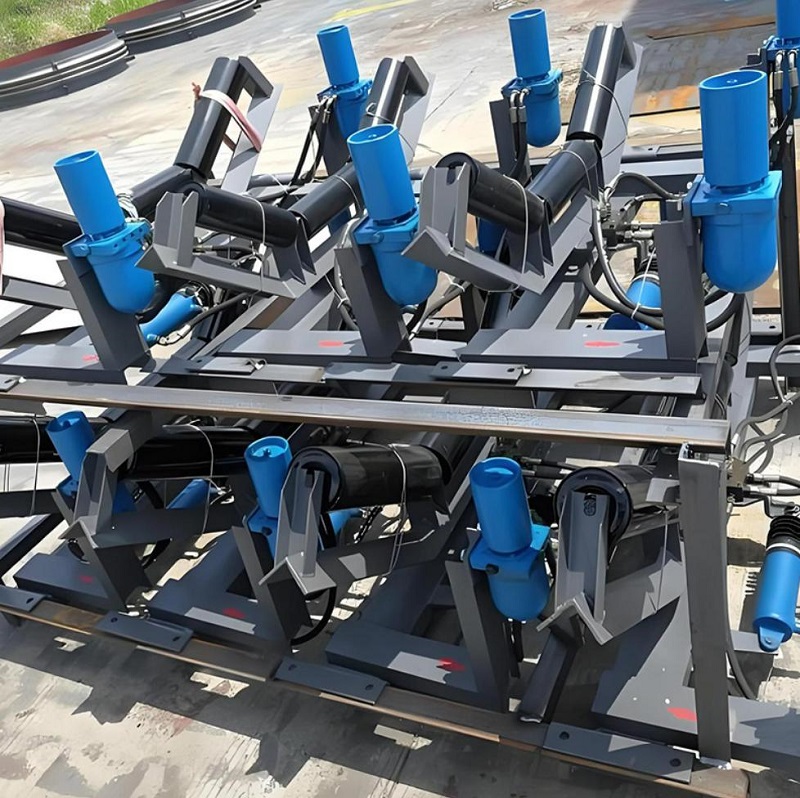

Conveyor Idler Frame Supporting Products

Panduan Instalasi dan Komisioning

Pemasangan rangka yang benar penting untuk mencapai kinerja konveyor yang stabil. YUFENG merekomendasikan untuk memeriksa posisi pemasangan, penyelarasan, dan kondisi pengikatan sebelum pengoperasian peralatan.

LANGKAH 01

Pemasangan Rangka Tetap

Untuk rangka trough dan return idler, pasang rangka pada balok konveyor dan kencangkan semua baut berkekuatan tinggi. Rangka yang dipasang pada bagian konveyor yang sama harus tetap sejajar dan sejajar dengan garis tengah konveyor.

Setelah memasang rangka, pasang idler dan periksa apakah roller berputar dengan lancar tanpa hambatan abnormal.

LANGKAH 02

Pemasangan Bingkai yang Menyelaraskan Diri

Rangka yang dapat menyelaraskan diri harus dipasang pada interval yang sesuai sesuai dengan persyaratan desain konveyor. Mekanisme putaran harus tetap fleksibel dan tidak terkunci selama pemasangan.

Setelah commissioning, amati kinerja pelacakan sabuk dan pastikan fungsi koreksi mandiri beroperasi dengan benar.

LANGKAH 03

Pemasangan Rangka Dampak

Rangka pemalas dampak harus dipasang pada titik pengumpanan material di mana material yang jatuh menghasilkan gaya tumbukan yang kuat. Metode pemasangan yang diperkuat mungkin diperlukan sesuai dengan kondisi pembebanan aktual.

Sebelum pengoperasian, periksa apakah rangka tetap lurus dan bebas dari deformasi.

LANGKAH 04

Pemeriksaan Rutin

Inspeksi rutin harus mencakup pemeriksaan lapisan las, baut, kondisi lapisan permukaan dan kemungkinan deformasi. Baut yang kendor harus segera dikencangkan, sedangkan rangka yang rusak harus diperbaiki atau diganti tepat waktu.

Produk Pencocokan untuk Sistem Konveyor

YUFENG menyediakan produk pendukung terintegrasi untuk proyek pengangkutan material massal, membantu pelanggan membangun solusi konveyor yang lengkap.

Produk Roller Konveyor

Produk pendukungnya antara lain trough idler, return idler, impact idler, spiral self-cleaning idler, rubber disc return idler, dan self-aligning idler.

Aksesoris Konveyor

YUFENG memasok bantalan dampak konveyor, pembersih sabuk, karet rok, lembaran karet tahan aus, dan aksesori lainnya untuk meningkatkan kinerja konveyor.

Solusi Belt Konveyor Lengkap

Belt conveyor yang tersedia meliputi belt conveyor kain EP, belt conveyor kabel baja, belt tenun padat PVC/PVG tambang, dan belt cleated chevron.

Pemilihan Bahan dan Pemeriksaan Kualitas

Kualitas material secara langsung mempengaruhi masa pakai dan keamanan struktur pendukung konveyor. YUFENG memilih bahan yang andal dan melakukan prosedur pemeriksaan sebelum pengiriman.

Bahan Baja

Rangka utama menggunakan baja karbon Q235B untuk aplikasi standar dan baja paduan rendah berkekuatan tinggi Q355B untuk proyek konveyor tugas berat yang memerlukan kapasitas beban lebih tinggi.

Perawatan Permukaan

Perawatan permukaan yang tersedia meliputi pengecatan semprot epoksi elektrostatis dan galvanisasi hot-dip. Pelanggan dapat memilih perlindungan yang sesuai dengan lingkungan pengoperasian.

Pengencang dan Bahan Las

Baut kelas 8,8 berkekuatan tinggi, ring pegas, dan mur anti longgar digunakan untuk perakitan yang andal. Bahan las dipilih sesuai dengan persyaratan logam dasar untuk memastikan kekuatan struktural.

Setiap batch produksi menjalani pemeriksaan penampilan, pengukuran dimensi, dan pemeriksaan kualitas pengelasan. Produk dengan deformasi, lasan hilang, atau penyimpangan dimensi ditolak sebelum pengiriman.

Standar dan Sertifikasi

Rangka Pemalas Konveyor YUFENG diproduksi sesuai dengan standar peralatan konveyor yang diakui termasuk spesifikasi desain GB/T10595-2017, TD75 dan DT II(A). Produk juga dirancang dengan mengacu pada persyaratan konveyor internasional CEMA dan ISO.

Untuk proyek internasional, YUFENG dapat memberikan sertifikasi manajemen mutu ISO9001:2015, sertifikasi CE, laporan inspeksi SGS, dan dokumen teknis lainnya sesuai dengan kebutuhan pelanggan.

Indikator Kinerja Teknis

Barang Kinerja	Persyaratan Standar	Dasar Tes
Defleksi Rangka yang Diijinkan pada Beban Tetapan	rentang ≤1/1000	Uji Beban Statis Pabrik
Kualitas Jahitan Las	Tidak ada retak, penetrasi tidak lengkap atau masuknya terak	Inspeksi Titik Visual & Ultrasonik
Ketebalan Lapisan Galvanisasi Hot-Dip	≥65 μm	Uji Pengukur Ketebalan Magnetik
Toleransi Posisi Lubang Pemasangan	±1,5mm	Inspeksi Dimensi

Pengepakan dan Penyimpanan

YUFENG menggunakan metode pengemasan yang sesuai untuk melindungi bingkai selama transportasi internasional.

Rangka kuantitas standar dibundel dengan strip baja, ditempatkan di atas palet kayu tugas berat dan ditutup dengan film plastik tahan air. Rangka dalam jumlah kecil yang disesuaikan dikemas dalam kotak kayu lapis untuk mencegah deformasi tabrakan.

Selama penyimpanan, produk harus disimpan di gudang yang kering dan berventilasi. Paparan luar ruangan dalam jangka panjang tanpa perlindungan kedap air harus dihindari untuk mencegah kerusakan lapisan dan korosi baja.

Cara Mendapatkan Penawaran Cepat

Untuk merekomendasikan model Rangka Pemalas Konveyor yang benar dan memberikan penawaran harga yang akurat, pelanggan harus memberikan lebar sabuk konveyor, jenis rangka yang diperlukan, sudut palung, persyaratan perawatan permukaan, dan lingkungan aplikasi.

Informasi tambahan termasuk aplikasi pertambangan, pelabuhan, semen atau bawah tanah, jumlah pesanan dan pelabuhan tujuan akan membantu para insinyur YUFENG memilih struktur yang sesuai dan memberikan solusi penawaran harga yang efisien.

Pertanyaan yang Sering Diajukan

Bagaimana cara memilih jenis rangka idler yang tepat?

Pemilihan tergantung pada bagian konveyor, beban material, tingkat dampak dan lingkungan kerja. Rangka palung digunakan untuk membawa bagian, rangka balik menopang sabuk kosong, dan rangka tumbukan direkomendasikan untuk area pemuatan.

Bisakah YUFENG menyesuaikan bingkai idler sesuai gambar?

Ya. YUFENG dapat menyesuaikan dimensi bingkai, lubang pemasangan, metode pemasangan, dan perawatan permukaan sesuai dengan gambar pelanggan dan persyaratan konveyor.

Bahan apa yang digunakan untuk rangka idler YUFENG?

Rangka standar menggunakan baja karbon Q235, sedangkan baja berkekuatan tinggi Q355 tersedia untuk aplikasi tugas berat. Perlindungan permukaan dapat mencakup pengecatan semprot atau galvanisasi hot-dip.

Apakah rangka YUFENG kompatibel dengan sistem konveyor CEMA?

Ya. YUFENG mendesain rangka idler sesuai dengan TD75, DT II(A), CEMA dan persyaratan sistem konveyor terkait untuk aplikasi internasional.

Sertifikat apa yang dapat diberikan oleh YUFENG?

YUFENG dapat memberikan laporan inspeksi ISO9001:2015, CE, SGS dan dokumen teknis terkait sesuai dengan persyaratan proyek. Produk juga diproduksi dengan mengacu pada standar CEMA dan dapat mendukung persyaratan proyek terkait MSHA dan TUV.
