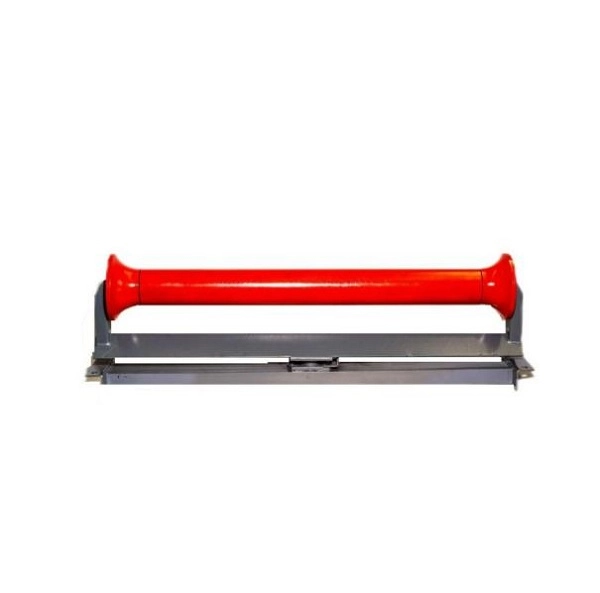

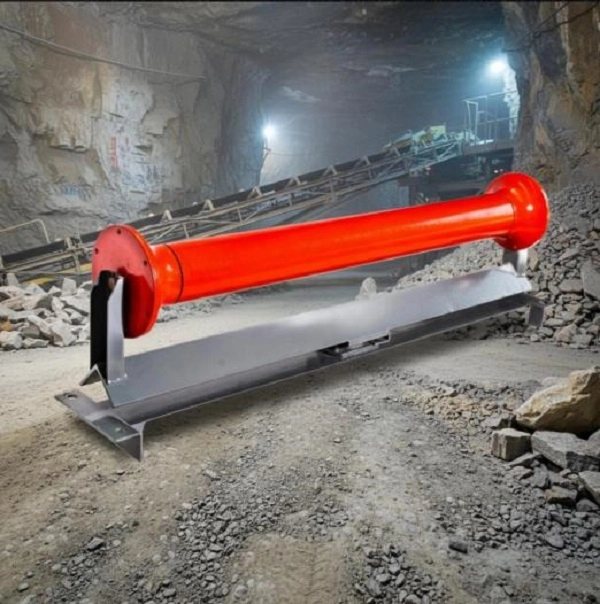

Roller Pemalas Pengembalian Langsung dari Pabrik untuk Sistem Konveyor Tugas Berat

YUFENG Kembalikan Roller Pemalas, juga dikenal sebagai roller balik atau idler konveyor belakang, dipasang di bagian balik bawah konveyor sabuk untuk menopang sabuk konveyor yang kosong saat bergerak kembali ke bagian penggerak atau ekor. Fungsi utamanya adalah menjaga bentuk sabuk, mengurangi kendur, mendukung pergerakan balik yang mulus, dan membantu menjaga kestabilan pelacakan sabuk.

YUFENG memasok flat parallel, centering tipe V, spiral self-cleaning, HDPE anti-korosi, galvanis dan rubber disc return idler untuk pertambangan, semen, pelabuhan, pabrik kimia, pembangkit listrik dan aplikasi pengangkutan material curah lainnya. Bahan cangkang yang berbeda, perawatan permukaan, struktur penyegelan, dan konfigurasi bantalan dapat dipilih sesuai dengan lebar sabuk, sifat material, dan lingkungan kerja.

Diameter luar standar meliputi 76, 89, 108, 114, 133, 168, 194 dan 219 mm, dengan panjang roller dan ketebalan dinding tersedia sesuai dengan gambar rangka konveyor. Roller dirancang agar kompatibel dengan struktur konveyor DTII, TD75, dan CEMA yang umum.

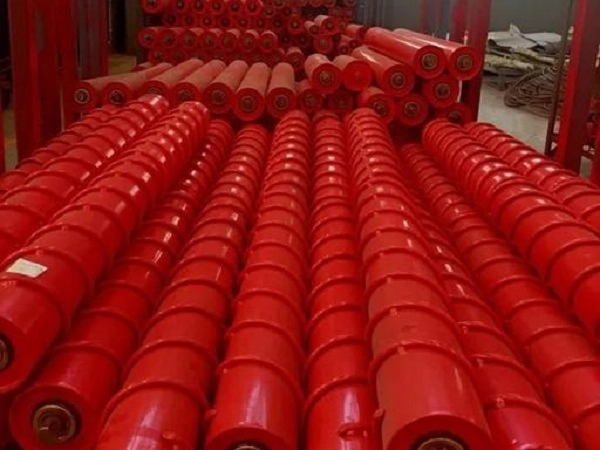

Jenis untuk Kondisi Konveyor Berbeda

Roller Pemalas Kembali Paralel Datar

Pemalas balik paralel datar menggunakan roller silinder lurus tunggal untuk menopang sabuk yang tidak dibebani. Strukturnya yang sederhana cocok untuk jalur pengangkutan konvensional yang membawa material kering dan relatif tidak lengket yang memerlukan dukungan sabuk pengaman dasar.

Roller Pemalas Pengembalian Pemusatan Tipe V

Return idler tipe V menggunakan dua roller yang disusun dalam konfigurasi V untuk memberikan panduan pemusatan sabuk tambahan. Sangat cocok untuk jalur pengangkutan jarak jauh di mana penyimpangan sabuk dapat terjadi selama operasi pengembalian terus menerus.

Roller Pemalas Kembali Pembersihan Mandiri Spiral

Spiral return idler menggunakan profil permukaan heliks untuk membantu menghilangkan tanah liat, pasir basah, dan bahan lengket lainnya dari bagian belakang ban berjalan. Sangat cocok untuk tambang basah, tambang tanah liat, dan sistem pengangkutan material yang menangani material dengan daya rekat carryback yang tinggi.

Roller Pemalas Pengembalian Plastik HDPE

Return idler HDPE menggunakan cangkang non-logam yang tahan terhadap karat, kelembapan, dan media kimia tertentu. Kebisingan pengoperasian yang lebih rendah dan konstruksi tahan korosi membuatnya cocok untuk pelabuhan pesisir, pabrik kimia, dan lingkungan industri yang lembab.

Tipe Rol	Karakteristik Inti	Kondisi Kerja yang Berlaku
Pemalas Pengembalian Paralel Datar	Struktur sederhana dan dukungan sabuk dasar	Bahan curah kering dan bagian pengembalian konvensional
Pemalas Pengembalian Tipe V	Peningkatan kemampuan pemusatan sabuk	Jalur pengangkutan jarak jauh rentan terhadap penyimpangan sabuk
Pemalas Kembali Pembersihan Mandiri Spiral	Menghilangkan bahan lengket dari permukaan sabuk	Tambang basah, pengangkutan material tanah liat dan lengket
Pemalas Pengembalian Plastik HDPE	Bebas karat, tahan korosi dan kebisingan rendah	Lingkungan pesisir, lembab dan kimia

Konfigurasi untuk Aplikasi Konveyor Berbeda

Roller Pengembalian Paralel Datar

Konfigurasi paralel datar adalah solusi dukungan pengembalian standar untuk bagian sabuk kosong bawah. Sangat cocok untuk batu bara, batu kapur, pasir dan material curah lainnya yang relatif kering dimana sabuk pengaman memiliki persyaratan keselarasan normal.

Roller Pengembalian Pemusatan Tipe V

Konfigurasi tipe V memberikan panduan lateral tambahan saat belt bergerak sepanjang bagian balik. Hal ini dapat membantu membatasi pergerakan sabuk kiri-kanan pada sistem konveyor panjang dan mengurangi ketergantungan pada komponen korektif tambahan jika desain konveyor memungkinkan.

Roller Pengembalian Pembersihan Mandiri Spiral

Struktur spiral dirancang untuk sabuk pengaman yang membawa sisa bahan lengket. Profil heliks membantu menghilangkan akumulasi tanah liat, lumpur, dan pasir basah dari permukaan belt untuk mengurangi penumpukan material di sekitar roller.

Roller Pengembalian Galvanis Hot-Dip

Galvanisasi hot-dip memberikan perlindungan korosi tambahan pada permukaan roller baja. Konfigurasi ini cocok untuk tempat penyimpanan di luar ruangan, jalur pengangkutan di udara terbuka, dan lingkungan lembab lainnya di mana baja konvensional yang tidak diolah dapat menimbulkan korosi lebih cepat.

Roller Pengembalian Anti Korosi HDPE

Cangkang HDPE menghilangkan karat permukaan baja konvensional dan memberikan ketahanan terhadap kelembapan, semprotan garam, dan media kimia tertentu. Sangat cocok untuk terminal tepi laut, bengkel kimia, dan lingkungan korosif lainnya.

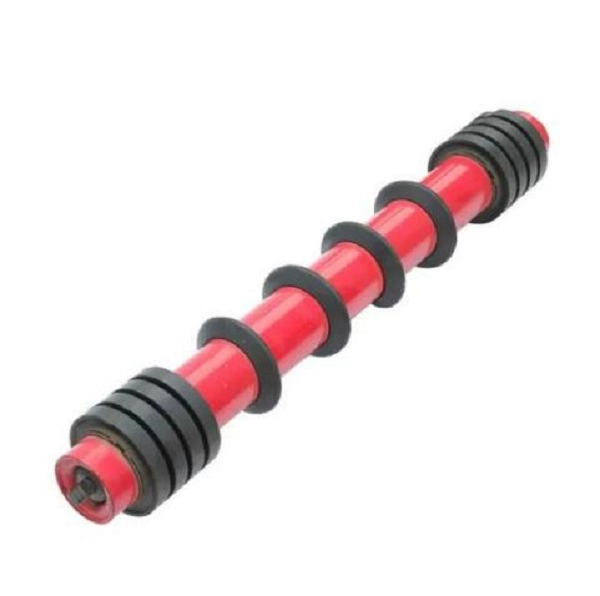

Rol Pengembalian Cakram Karet

Cakram karet disusun sepanjang poros roller untuk memberikan kontak fleksibel dengan sabuk pengaman. Strukturnya dapat menyerap sebagian getaran sabuk dan mengurangi keausan langsung antara sabuk balik dan permukaan roller baja yang kaku.

Spesifikasi

Diameter Rol

YUFENG menyediakan diameter luar standar 76, 89, 108, 114, 133, 168, 194 dan 219 mm. Pemilihan diameter harus mempertimbangkan kecepatan sabuk, lebar sabuk, beban balik, panjang konveyor, dan persyaratan desain rangka konveyor.

Pencocokan Lebar Sabuk

Kisaran return idler dirancang untuk lebar sabuk konveyor sekitar 500–2400 mm. Panjang roller dan dimensi poros dapat disesuaikan sesuai dengan dimensi rangka dan braket sebenarnya.

Kompatibilitas Rangka Konveyor

Produk YUFENG Return Idler Roller dapat dikonfigurasi untuk struktur konveyor tipe DTII, TD75, dan CEMA. Pembeli harus menyediakan dimensi roller atau gambar rangka yang ada saat mengganti roller di sistem konveyor yang ada.

Kompatibilitas Sabuk

Roller dapat dicocokkan dengan sistem Sabuk Konveyor Kain, Sabuk Konveyor Kabel Baja, Sabuk Konveyor Dinding Samping, dan sistem Sabuk Konveyor Pipa sesuai dengan lebar sabuk, struktur balik, dan tata letak konveyor.

Opsi Bahan dan Penyegelan

Bahan Rol Shell

Bahan cangkang yang tersedia termasuk baja karbon Q235, HDPE, dan baja tahan karat 304. Baja karbon cocok untuk pengangkutan tugas berat secara umum, HDPE untuk lingkungan yang sensitif terhadap korosi, dan baja tahan karat 304 untuk aplikasi yang memerlukan ketahanan korosi yang lebih tinggi.

Perawatan Permukaan

Opsi perawatan permukaan mencakup pelapisan semprot elektrostatis, galvanisasi hot-dip, dan pembungkus cakram karet. Perlakuan yang dipilih dapat disesuaikan dengan kelembapan luar ruangan, media korosif, benturan, dan persyaratan kontak sabuk.

Struktur Penyegelan

Sistem penyegelan labirin nilon komposit ganda dan rangkap tiga dapat digunakan untuk membantu membatasi masuknya debu dan air ke dalam rongga bantalan. Segel kontak karet dapat memberikan penghalang tambahan di sekitar rakitan bantalan.

Konfigurasi Bantalan

Bantalan presisi tinggi domestik atau bantalan izin SKF/FAG C3 yang diimpor dapat dipilih sesuai dengan kebutuhan pengoperasian, kondisi pengoperasian berkelanjutan, dan spesifikasi pelanggan.

Kondisi Kerja Khusus

Konfigurasi khusus seperti roller balik tahan api dan antistatis untuk penambangan batu bara bawah tanah atau roller tahan suhu rendah untuk tambang terbuka wilayah dingin dapat dipertimbangkan sesuai dengan aplikasi sebenarnya.

Braket Pendukung

YUFENG dapat menyediakan braket penyangga roller balik dalam berbagai ukuran sehingga roller yang dipilih dapat disesuaikan dengan rangka konveyor dan struktur pemasangan.

Struktur dan Bahan Baku

Cangkang Rol

Rol balik baja standar menggunakan pipa baja ERW frekuensi tinggi Q235, sedangkan versi HDPE menggunakan bahan HDPE murni. Ketebalan dinding cangkang dapat disesuaikan dengan panjang roller, beban, dan kekuatan struktur yang dibutuhkan.

Poros Rol

Baja bulat padat tarik dingin 45# digunakan untuk poros dalam konfigurasi standar, memberikan ketahanan terhadap tekukan dan deformasi selama pengoperasian berkelanjutan.

Bantalan

Bantalan bola alur dalam dengan izin C3 digunakan dalam rakitan berputar. Pemilihan bantalan mempengaruhi ketahanan rotasi, kenaikan suhu, dan masa pakai selama pengoperasian konveyor berkelanjutan.

Komponen Penyegel

Struktur penyegelan dapat mencakup cincin labirin nilon berkekuatan tinggi dan cincin penyegel karet nitril tahan cuaca untuk mengurangi debu dan air memasuki rongga bantalan.

Pemeriksaan Bahan Baku

Tabung baja, poros dan bantalan diambil sampelnya dan diperiksa sebelum memasuki proses perakitan. Bahan yang tidak memenuhi persyaratan inspeksi pabrik ditolak sebelum produksi.

Indikator Kinerja

Barang Kinerja	Persyaratan Standar	Standar Tes
Koefisien Ketahanan Rotasi	≤0,008	ISO 15365
Tingkat Perlindungan Debu & Air	IP65	Standar Tes IP
Umur Layanan Beban Terukur	≥30,000 jam kerja	Uji Penuaan yang Dipercepat Pabrik
Konsentrisitas Rol Shell	≤0,5mm	Uji Indikator Dial
Menanggung Waktu Anti Penuaan	≥500 jam uji penuaan suhu tinggi	Uji Lab Internal
Kapasitas Beban Statis Aksial	1,5 kali nilai beban tanpa deformasi	Uji Tekanan Statis

Kinerja roller sebenarnya bergantung pada diameter, ketebalan dinding cangkang, jenis bantalan, struktur penyegelan, kecepatan konveyor, tegangan sabuk, kondisi lingkungan, dan praktik pemeliharaan.

Standar dan Dokumentasi Mutu

Standar Industri Konveyor

Produk YUFENG Return Idler Roller diproduksi dengan mengacu pada persyaratan CEMA, GB/T10595 dan ISO15365 untuk peralatan konveyor dan kinerja roller.

Persyaratan Keamanan

Return roller yang ditujukan untuk aplikasi penambangan bawah tanah dapat dikonfigurasi sesuai dengan persyaratan keselamatan tambang batubara yang berlaku. Dokumentasi keselamatan yang tepat bergantung pada produk yang dipilih dan tujuan penggunaan.

Ekspor Dokumentasi

Dokumentasi yang tersedia dapat mencakup sertifikasi manajemen mutu ISO9001, dokumentasi ekspor CE, laporan inspeksi bahan baku SGS, dokumentasi pengujian keselamatan tambang batubara, dan laporan pengujian ketahanan rotasi pabrik dan masa pakai sesuai dengan pasar produk dan tujuan.

Pemasangan dan Penggantian

Perakitan Rangka Konveyor Baru

Braket penopang roller balik dipasang pada rangka konveyor sesuai dengan jarak yang dirancang. Kedua ujung poros rol disejajarkan dengan lubang pemasangan braket dan diamankan dengan pin atau baut yang ditentukan. Rol harus berputar bebas tanpa hambatan abnormal sebelum konveyor dioperasikan.

Penggantian Roller Pengembalian yang Aus

Konveyor harus dihentikan dan catu daya diisolasi sebelum penggantian. Setelah komponen pengunci poros dilepas, roller balik yang rusak dapat dilepas dan diganti dengan unit baru. Roller baru harus diperiksa untuk rotasi fleksibelnya sebelum memulai kembali konveyor.

Pengaturan Roller Pengembalian Tipe V

Return roller tipe V dapat diatur pada interval yang sesuai pada jalur pengangkutan jarak jauh di mana pelacakan sabuk memerlukan dukungan tambahan. Jarak sebenarnya harus ditentukan berdasarkan struktur konveyor, perilaku sabuk, dan kondisi pengoperasian.

Pemasangan Rol Spiral

Roller balik spiral yang dapat membersihkan sendiri harus digunakan pada konveyor yang membawa bahan basah atau lengket di mana belt carryback dapat terakumulasi di sisi kembalinya. Pemasangan harus memastikan bahwa permukaan spiral sesuai dengan arah pengoperasian belt dan struktur konveyor.

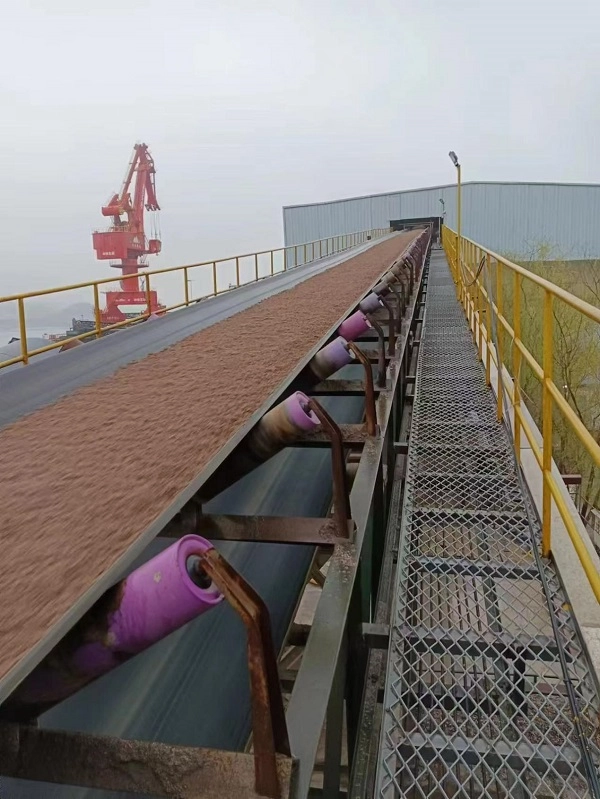

Ketentuan Aplikasi

Pengiriman Bahan Curah Kering

Roller balik paralel datar cocok untuk konveyor konvensional yang mengangkut material yang relatif kering seperti batu bara, batu kapur, pasir, dan agregat.

Jalur Konveyor Jarak Jauh

Roller balik pemusatan tipe V dapat dipilih jika jalur konveyor panjang memerlukan pelacakan sabuk yang lebih baik selama langkah balik.

Bahan Basah dan Lengket

Roller balik spiral yang dapat membersihkan sendiri cocok untuk tambang basah, tambang tanah liat, dan aplikasi lain di mana material lengket menempel pada permukaan belakang ban berjalan.

Lingkungan Pesisir dan Kimia

HDPE atau rol balik galvanis dapat dipilih untuk area yang terkena semprotan garam, kelembapan, atau media korosif tertentu, tergantung pada kondisi pengoperasian.

Sabuk Konveyor Kain Sensitif

Rol balik cakram karet dapat dipertimbangkan jika diperlukan fleksibilitas tambahan antara roller dan sabuk pengaman untuk mengurangi getaran dan keausan kontak.

Produk Sistem Konveyor yang Cocok

Seri Sabuk Konveyor

YUFENG dapat memasok Sabuk Konveyor Kain, Sabuk Konveyor Kabel Baja, Sabuk Konveyor Dinding Samping, Sabuk Konveyor Pipa, Sabuk Konveyor Berpola, dan Sabuk Konveyor Atas Kasar untuk sistem pengangkutan material curah yang lengkap.

Roller Konveyor Lainnya

Produk-produk pendukungnya mencakup trough carry idler, impact idler, self-aligning idler serta braket dan dudukan pendukungnya.

Aksesoris Karet

Lembaran karet tahan aus, karet pinggir konveyor, perekat perbaikan vulkanisasi, dan perlengkapan tempel dapat disediakan untuk pemasangan konveyor, pemeliharaan, dan perbaikan lapangan.

Seri Pipa HDPE

Pipa Air HDPE dan Pipa Keruk HDPE dapat disuplai untuk aplikasi tambahan transportasi air dan slurry di proyek pertambangan dan industri.

Pemrosesan Kustom

Diameter roller, ketebalan dinding, dimensi poros, struktur penyegelan, dan parameter lainnya dapat disesuaikan sesuai dengan gambar kerja pelanggan dan persyaratan konveyor.

Pengemasan dan Penyimpanan

Rol Pengembalian Diameter Kecil

Roller balik berukuran 76, 89 dan 108 mm dapat dibundel dengan kawat baja, dilengkapi dengan tutup pelindung di kedua ujung poros dan dikemas dalam kotak kayu solid untuk transportasi internasional.

Rol Pengembalian Berat yang Besar

Rol berukuran 168, 194 dan 219 mm dapat disusun pada palet kayu, dibungkus dengan film plastik pelindung dan diamankan untuk pengangkutan kontainer guna mengurangi goresan permukaan dan korosi.

Rol Pengembalian Plastik HDPE

Rol HDPE dapat dipisahkan dengan busa atau bahan bantalan lainnya untuk mengurangi benturan dan kerusakan permukaan selama pemuatan, pembongkaran, dan pengangkutan.

Persyaratan Penyimpanan

Rol balik harus disimpan secara horizontal di atas palet dengan ketinggian penumpukan yang disarankan tidak lebih dari 1,2 m. Jika disimpan di luar ruangan, gunakan terpal tahan air dan hindari paparan air hujan dalam waktu lama.

Cara Memilih Return Idler Roller yang Benar

Lebar Sabuk Konveyor

Sediakan lebar ban berjalan dan dimensi rangka yang ada sehingga panjang roller, konfigurasi poros, dan ukuran braket yang sesuai dapat dipastikan.

Jenis Rol Kembali

Rol balik datar, tipe V, spiral, HDPE, dan cakram karet harus dipilih sesuai dengan persyaratan pelacakan sabuk, daya rekat material, kelembapan, dan kondisi korosi.

Lingkungan Kerja

Memberikan informasi tentang lingkungan kerja tambang, pelabuhan, bahan kimia, atau lingkungan kerja lainnya, termasuk kelembapan, semprotan garam, paparan bahan kimia, dan kondisi suhu. Ini membantu menentukan bahan cangkang dan perawatan permukaan yang tepat.

Adhesi Bahan

Jika tanah liat basah, lumpur, atau material lengket cenderung tertinggal di sisi belakang belt, roller balik spiral yang dapat membersihkan sendiri dapat dipertimbangkan untuk mengurangi akumulasi material.

Persyaratan Pelacakan Sabuk

Untuk jalur konveyor jarak jauh dengan kecenderungan terhadap penyimpangan sabuk, roller balik pemusatan tipe V dapat dievaluasi sebagai bagian dari pengaturan penyelarasan sisi kembali.

Minta Penawaran Kembalikan Roller Pemalas

Parameter Teknis yang Diperlukan

Untuk kutipan yang akurat, berikan lebar ban berjalan yang sesuai, diameter luar roller, tipe idler balik seperti datar, tipe V, spiral atau HDPE, lingkungan kerja, karakteristik material, jumlah pesanan total, dan pelabuhan pengiriman target.

Insinyur teknis YUFENG dapat mengevaluasi diameter roller, material cangkang, konfigurasi bantalan, struktur penyegelan, dan braket pendukung yang sesuai sesuai dengan sistem konveyor sebenarnya.

Informasi Kontak Global YUFENG

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Seluler

+86 15318787602

Alamat Pabrik

Desa Xiagou, ETDZ, Qingdao, Shandong, Cina

View as

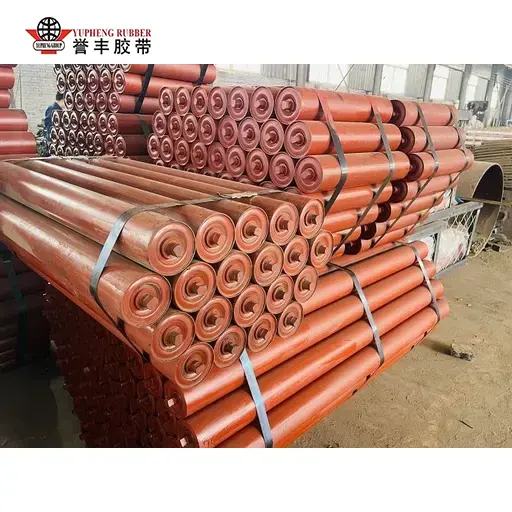

Roller Pemalas Pengembalian Datar

Mendukung sisi kembali konveyor sabuk, YUFENG Flat Return Idler Roller memberikan panduan sabuk yang halus dan pengoperasian resistansi rendah yang andal untuk sistem penanganan material pertambangan, semen, biji-bijian, dan material curah. Dengan kontrol kualitas proses penuh mulai dari pemrosesan tabung baja hingga penyeimbangan dinamis, hal ini membantu mengurangi keausan belt yang tidak merata dan mempertahankan kinerja konveyor yang stabil pada aplikasi tugas ringan, sedang, dan berat.

Lihat Lebih Banyak >> mengirimkan permintaan >>

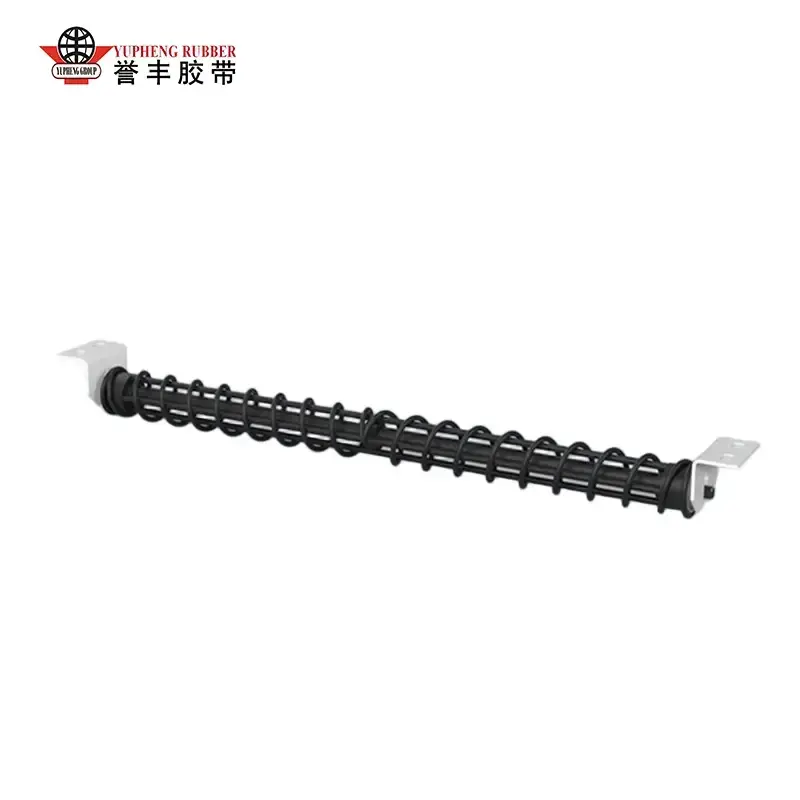

Roller Pemalas Pengembalian Spiral

Performa pembersihan mandiri menjadikan YUFENG Spiral Return Idler Roller ideal untuk konveyor yang menangani material basah, lengket, dan rawan penumpukan. Struktur spiralnya membantu menghilangkan material yang menempel dari permukaan balik belt, mengurangi deviasi belt, waktu henti pembersihan, dan kebutuhan perawatan. Telah diuji di lapangan dalam aplikasi batubara, semen, pelabuhan, dan tenaga panas, produk ini memberikan dukungan jangka panjang yang stabil untuk sistem konveyor tugas berat.

Lihat Lebih Banyak >> mengirimkan permintaan >>

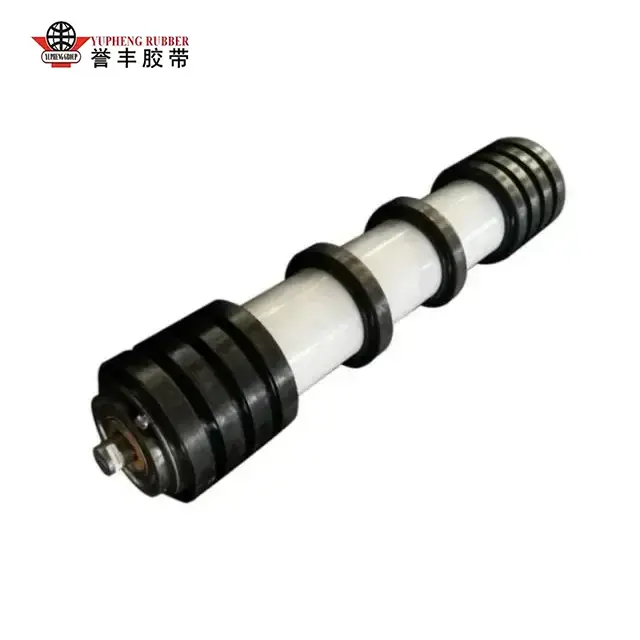

Roller Pemalas Pengembalian Cakram Karet

Dirancang untuk lingkungan pengangkutan yang lengket dan rawan residu, YUFENG Rubber Disc Return Idler Roller menggunakan struktur cakram karet elastis dengan jarak tertentu untuk meningkatkan pembersihan sabuk dan perlindungan pada bagian pengembalian. Desain penyegelannya memberikan kinerja tahan debu, kedap air, dan anti-korosi yang andal dari -42°C hingga +68°C, membantu mengurangi penumpukan material, deviasi sabuk, dan frekuensi perawatan di industri pertambangan, pelabuhan, semen, dan listrik.

Lihat Lebih Banyak >> mengirimkan permintaan >>

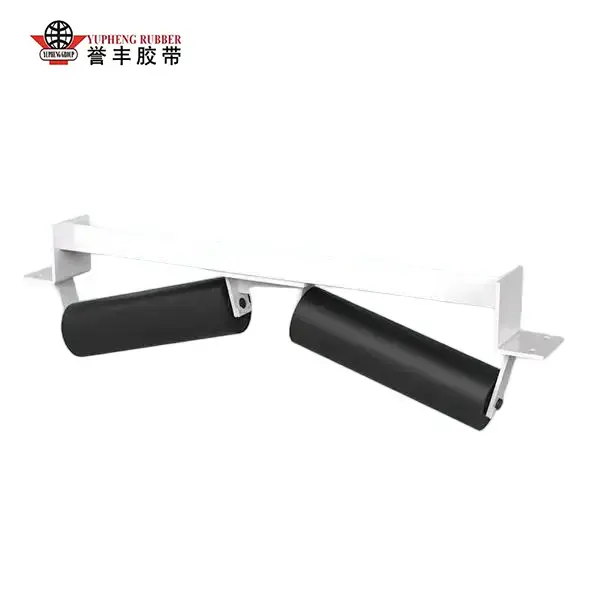

V Kembalikan Roller Pemalas

Dirancang untuk sistem pengembalian konveyor jarak jauh dan beban berat, YUFENG V Return Idler Roller menyediakan pemusatan sabuk otomatis dan dukungan stabil melalui struktur roller simetris berbentuk V. Sistem penyegelannya yang canggih melindungi bearing dari debu, air, dan lingkungan keras, sekaligus mengurangi deviasi belt, keausan tepi, dan persyaratan perawatan. Cocok untuk aplikasi pengangkutan batu bara, pertambangan, semen, dan material curah dari -40°C hingga +70°C.

Lihat Lebih Banyak >> mengirimkan permintaan >>

YUFENG adalah produsen dan pemasok Kembalikan Roller Pemalas profesional di Tiongkok. Kami memiliki tim penjualan yang berpengalaman, teknisi profesional, dan tim layanan purna jual.

Rekomendasi Berita

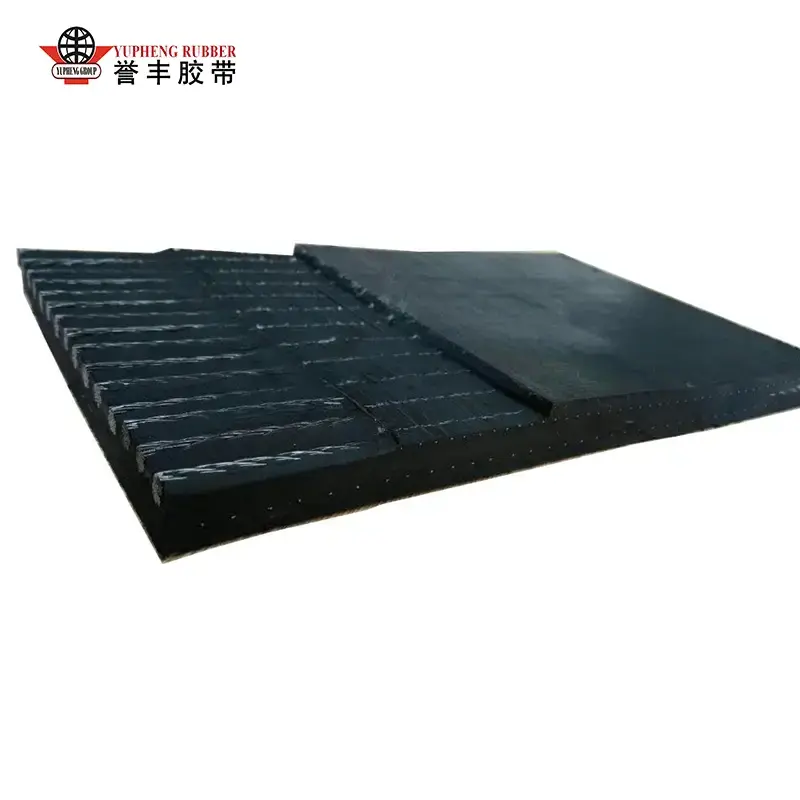

Apa yang Membuat Belt Konveyor Kabel Baja Umum Dapat Diandalkan untuk Operasi Tugas Berat?Lihat Lebih Banyak >>

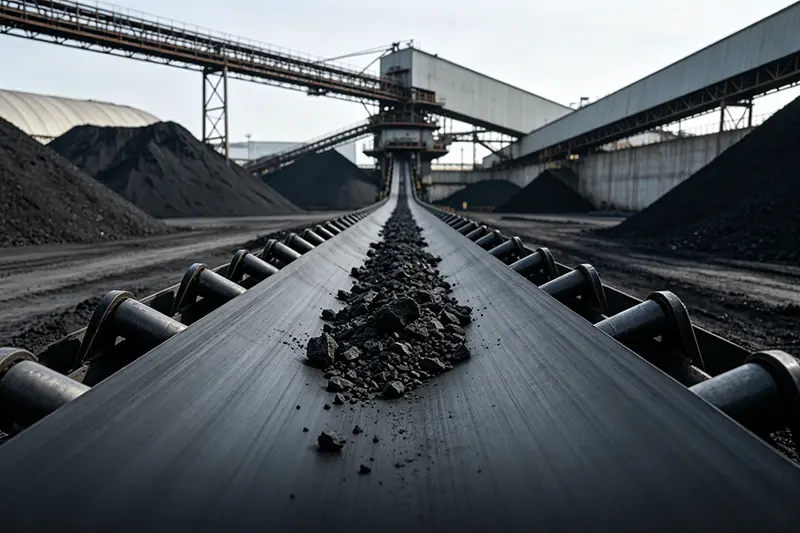

Keuntungan dari Sabuk Konveyor Kabel Baja Lihat Lebih Banyak >>

Klien Penambangan Luar Negeri Mengunjungi Pabrik Kami untuk Komunikasi Mendalam & Negosiasi Kerja Sama Conveyor Belt Lihat Lebih Banyak >>

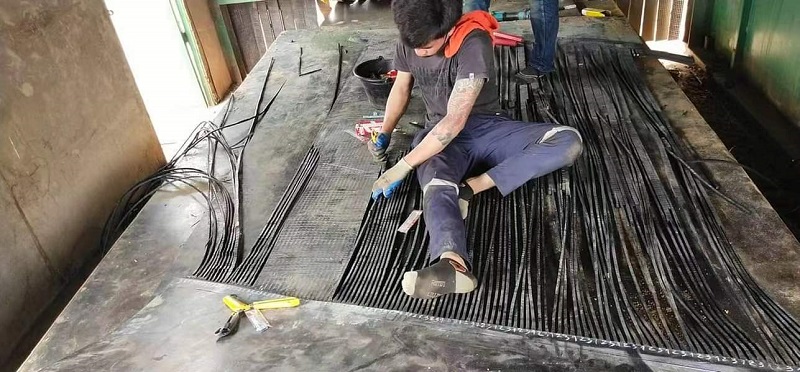

Tim Purna Jual Lokal Thailand Menyediakan Layanan Penyambungan Sabuk Konveyor Kabel Baja di Tempat untuk Klien Penambangan Lihat Lebih Banyak >>

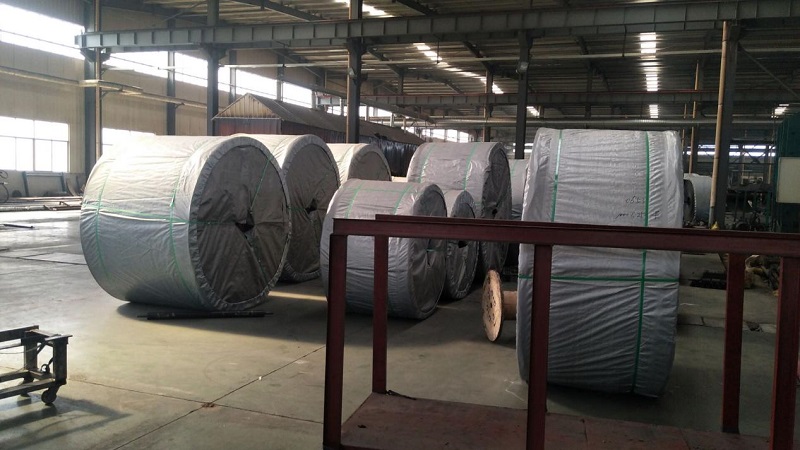

Sabuk Konveyor Kabel Baja dalam Jumlah Besar Diekspor ke Senegal untuk Mendukung Transportasi Material Tambang Lihat Lebih Banyak >>

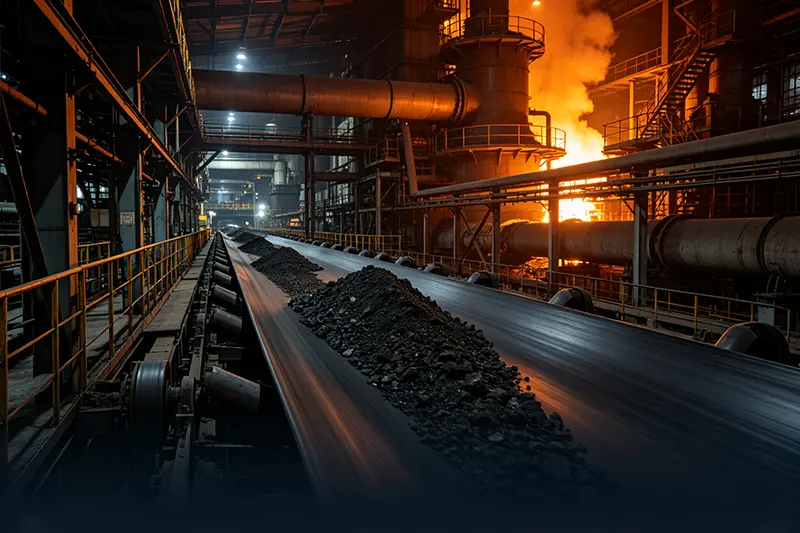

Apa saja skenario penerapan belt conveyor kabel baja?Lihat Lebih Banyak >>
