Sabuk Konveyor Berpola Khusus untuk Penanganan Material Massal yang Efisien

YUFENG Sabuk Konveyor Bermotif, juga dikenal sebagai sabuk konveyor chevron atau herringbone, adalah sabuk konveyor karet yang dirancang dengan pola cetakan pada permukaan kerja untuk meningkatkan cengkeraman selama pengangkutan material miring. Ini terdiri dari karkas kain EP atau NN, penutup karet dan lapisan pola timbul terintegrasi, yang diikat melalui vulkanisasi suhu tinggi.

Dibandingkan dengan ban berjalan yang halus, permukaan berpola meningkatkan gesekan antara sabuk dan material yang diangkut, membantu mengurangi geseran dan kemunduran material pada jalur pengangkutan yang miring. Struktur pola, tinggi, dan konfigurasi karkas yang berbeda dapat dipilih sesuai dengan sudut pengangkutan, ukuran material, lebar belt, dan lingkungan kerja.

YUFENG memproduksi ikat pinggang bermotif dengan karet murni dan karkas kain EP/NN berkekuatan tinggi. Rangkaian produk ini mencakup model umum yang tahan aus, tahan api, suhu tinggi, tahan minyak, dan suhu rendah untuk aplikasi kuari, pertambangan, semen, agregat, logistik, dan pengangkutan material curah lainnya.

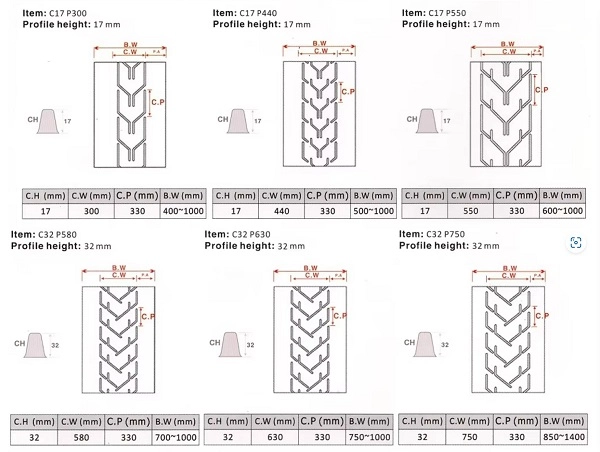

Apa Jenis Utamanya?

Belt conveyor berpola terutama diklasifikasikan menurut struktur permukaan cetakannya. Pola yang berbeda memberikan tingkat cengkeraman, kinerja pembersihan, dan kesesuaian sudut penyampaian yang berbeda.

Sabuk Chevron Tertutup

Pola chevron tertutup menghasilkan permukaan yang terangkat secara terus menerus dengan kinerja cengkeraman material yang kuat. Sangat cocok untuk mengangkut bijih bongkahan, batu, agregat, dan material curah lainnya pada bagian miring yang curam, dengan sudut pengangkutan hingga sekitar 40° tergantung pada karakteristik material dan desain konveyor.

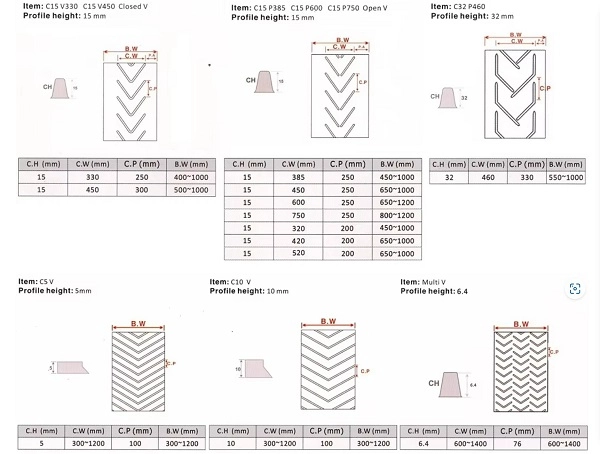

Buka V Belt

Pola berbentuk V terbuka memberikan kinerja anti selip moderat sekaligus menyisakan lebih banyak ruang di antara bagian yang ditinggikan untuk pembuangan dan pembersihan material. Sangat cocok untuk butiran, pasir, dan material butiran kecil pada jalur pengangkutan dengan kemiringan sekitar 15°–30°.

Sabuk Kasar Bertitik

Permukaan bertitik terdiri dari titik-titik karet kecil yang menimbulkan gesekan lembut tanpa menimbulkan retensi material yang berlebihan. Hal ini terutama digunakan untuk karton, tas, barang kemasan dan penanganan biji-bijian pada jalur pengangkutan sudut rendah di bawah sekitar 15°.

Sabuk Salib Berlian

Pola salib berlian memberikan keseimbangan gesekan permukaan dan stabilitas material lateral. Strukturnya yang relatif terbuka juga memudahkan pembersihan permukaan, sehingga cocok untuk penyortiran logistik, produk industri ringan, dan pengangkutan barang jadi.

Bagaimana Pemilihan Pola Mempengaruhi Kinerja Konveyor?

Faktor pemilihan utama adalah sudut penyampaian, karakteristik material, tinggi pola, dan gesekan permukaan yang diperlukan. Pola yang lebih tinggi atau lebih kontinu umumnya memberikan cengkeraman yang lebih kuat, sedangkan pola terbuka atau berprofil rendah menawarkan pembersihan yang lebih mudah dan retensi material yang lebih rendah.

Tipe Pola	Karakteristik Inti	Kondisi Kerja yang Berlaku
Chevron Tertutup	Cengkeraman tinggi dan retensi material yang kuat	Pengangkutan bijih, batu, dan agregat curam
Buka Pola V	Performa anti-selip sedang dan pelepasan lebih mudah	Biji-bijian, pasir dan bahan granular
Pola Kasar Bertitik	Gesekan ringan dan pembersihan relatif mudah	Karton, tas dan barang kemasan
Pola Salib Berlian	Gesekan seimbang dan stabilitas lateral	Logistik dan produk industri ringan

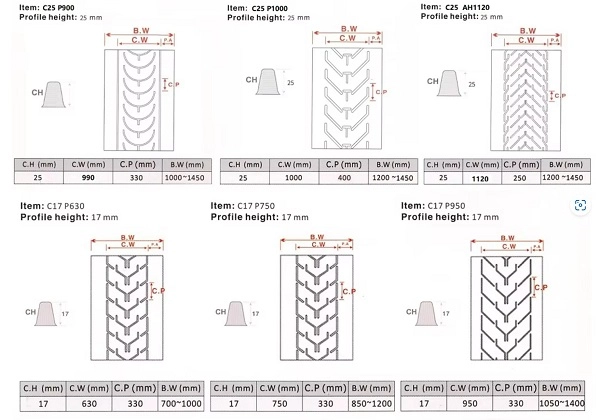

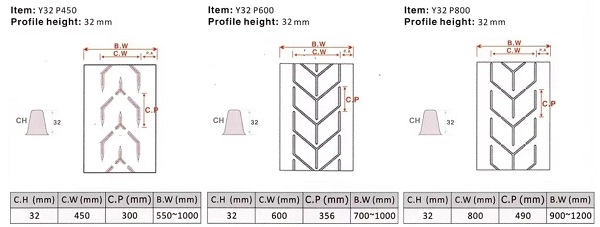

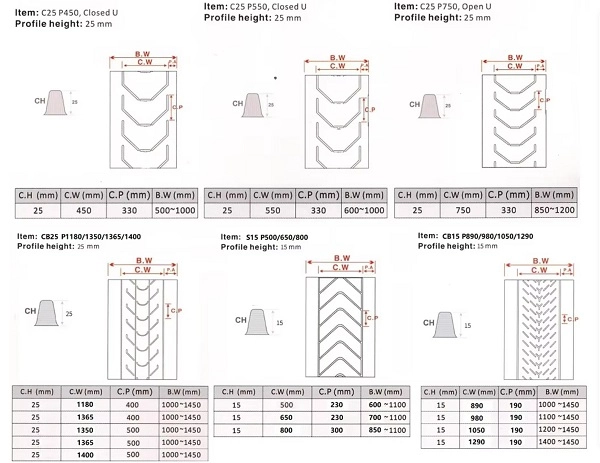

Apa Ukuran dan Spesifikasi yang Disediakan YUFENG?

YUFENG memasok ban berjalan bermotif dengan kekuatan karkas, lebar, dan tinggi pola berbeda agar sesuai dengan struktur konveyor yang berbeda. Opsi standar mencakup karkas kain EP100–EP1000 dan NN100–NN800, lebar sabuk dari 300 mm hingga 2400 mm, dan tinggi pola 6 mm, 16 mm, 25 mm, dan 32 mm.

Spesifikasi	Kisaran yang Tersedia
Bangkai Kain	EP100–EP1000 / NN100–NN800
Lebar Sabuk	300–2400mm
Tinggi Pola	6/16/25/32mm
Pola Permukaan	Chevron / V / Titik / Berlian / Custom
Karet Fungsional	Keausan / Tahan Api / Suhu Tinggi / Tahan Minyak / Dingin

Sabuk Bermotif Mana yang Cocok untuk Berbagai Aplikasi?

Sabuk Bermotif Chevron Tahan Aus Secara Umum

Ini adalah konfigurasi standar untuk pengangkutan material curah bersuhu normal. Penutup karet tahan aus cocok untuk batu bara, pasir, batu kapur, agregat dan material serupa, dengan kisaran suhu kerja tipikal -20°C hingga +60°C.

Sabuk Bermotif Anti-Statis Tahan Api

Jenis ini menggunakan kompon karet tahan api dan konduktif untuk aplikasi pengangkutan bawah tanah di mana api dan listrik statis merupakan masalah keselamatan. Model untuk aplikasi tambang batubara dapat diproduksi sesuai dengan persyaratan MT/T668 yang berlaku.

Sabuk Bermotif Tahan Suhu Tinggi

Belt bermotif suhu tinggi menggunakan kompon karet tahan panas untuk mengalirkan material panas seperti klinker semen dan terak baja. Konfigurasi YUFENG dapat ditentukan untuk suhu material di bawah sekitar 180°C sesuai dengan kondisi pengangkutan sebenarnya.

Sabuk Bermotif Tahan Minyak

Model tahan oli menggunakan karet penutup berbahan dasar NBR untuk mengurangi pembengkakan dan retak yang disebabkan oleh oli mineral, pelumas, dan bahan yang mengandung oli lainnya. Mereka cocok untuk pabrik kimia, penanganan material terkait minyak, dan lingkungan produksi industri.

Sabuk Bermotif Tahan Suhu Rendah

Formulasi suhu rendah menjaga fleksibilitas karet di lingkungan luar ruangan yang dingin. Mereka dapat ditentukan untuk aplikasi yang memerlukan pengoperasian hingga suhu sekitar -40°C, termasuk penambangan terbuka dan pengangkutan material curah di musim dingin.

Sabuk Logistik Pola Kasar Bertitik

Permukaan titik-titik yang berprofil rendah memberikan gesekan yang terkendali untuk karton, kantong biji-bijian, dan produk kemasan. Sangat cocok untuk penyortiran gudang dan pengangkutan logistik di mana ketinggian pola permukaan yang berlebihan tidak diperlukan.

Opsi Kustomisasi Apa yang Tersedia?

Bentuk Pola

YUFENG dapat menyediakan konfigurasi permukaan cetakan chevron tertutup, V terbuka, titik-titik, salib berlian, dan lainnya sesuai dengan aplikasi konveyor.

Tinggi Pola

Tinggi pola dapat dipilih berdasarkan sudut penyampaian, ukuran material, dan cengkeraman yang diperlukan. Opsi standar mencakup 6 mm, 16 mm, 25 mm, dan 32 mm, dengan dimensi khusus tersedia untuk peralatan tertentu.

Bangkai Kain

Kain poliester EP memberikan perpanjangan rendah dan kinerja dimensi yang stabil, sedangkan kain nilon NN menawarkan fleksibilitas dan ketahanan benturan yang lebih besar. Karkas yang sesuai dapat dipilih berdasarkan panjang konveyor, kondisi pemuatan, dan diameter katrol.

Senyawa Karet Fungsional

Karet penutup dapat dimodifikasi agar tahan api, tahan minyak, tahan suhu tinggi, fleksibilitas suhu rendah, dan persyaratan pengoperasian lainnya.

Konfigurasi Permukaan Bawah

Permukaan bawah dapat dilengkapi dengan struktur berbahan kain halus atau struktur berbahan karet sesuai dengan rangka konveyor, pengaturan idler, dan persyaratan pemasangan.

Bagaimana Sabuk Bermotif YUFENG Diproduksi?

Persiapan Karkas Kain

Kanvas poliester-nilon EP berkekuatan tinggi atau kain nilon NN dipilih sesuai dengan tingkat tarik yang diperlukan. Lapisan kain dikontrol untuk kepadatan lungsin dan pakan yang seragam guna menjaga ketegangan sabuk yang konsisten.

Persiapan Kompon Karet

Karet alam murni, NBR atau kompon karet fungsional lainnya dipilih sesuai dengan lingkungan kerja. Senyawa ini diformulasikan untuk memberikan ketahanan aus, daya rekat, suhu atau bahan kimia yang diperlukan.

Pencetakan Pola dan Vulkanisasi

Permukaan kerja berpola dan badan sabuk diintegrasikan melalui vulkanisasi suhu tinggi. Struktur ini menghindari ikatan perekat terpisah yang digunakan oleh beberapa sabuk bermotif berkualitas rendah dan mengurangi risiko terkelupasnya pola selama pembengkokan berulang.

Inspeksi Kualitas Pabrik

Bahan kain dan karet diambil sampelnya untuk mengetahui kinerja tarik, pemanjangan, dan daya rekat sebelum produksi. Belt yang sudah jadi diperiksa kinerja karkasnya, sifat karet penutupnya, dan ikatan polanya sebelum pengiriman.

Bahan Baku Apa yang Digunakan YUFENG?

Karkas Tarik

YUFENG menggunakan kanvas poliester-nilon EP berkekuatan tinggi atau kain nilon NN dengan kepadatan lungsin dan pakan yang terkontrol untuk memberikan kinerja tarik yang stabil.

Karet Penutup Pola

Karet alam murni, NBR, dan karet sintetis fungsional dapat dipilih berdasarkan persyaratan keausan, oli, suhu, dan keselamatan.

Ikatan Karet Skim

Karet skim dengan daya rekat tinggi digunakan antara lapisan kain dan kompon karet untuk meningkatkan ikatan antar lapisan dan mengurangi risiko delaminasi pada pembebanan terus menerus.

Pemeriksaan Bahan Baku

Setiap batch bahan kain dan karet menjalani pengambilan sampel laboratorium pabrik untuk mengetahui kekuatan tarik, pemanjangan, dan daya rekat sebelum memasuki proses vulkanisasi. Bahan yang gagal memenuhi persyaratan internal tidak dilepaskan untuk produksi.

Standar Apa yang Diikuti Sabuk Bermotif YUFENG?

Belt conveyor bermotif YUFENG diproduksi dengan mengacu pada standar belt conveyor internasional dan domestik yang berlaku, termasuk ISO 14890, DIN 22102 dan GB/T 7984. Model tahan api untuk penambangan batubara bawah tanah dapat diproduksi sesuai dengan persyaratan MT/T668 yang berlaku. Pesanan ekspor dapat didukung dengan dokumentasi inspeksi CE dan SGS jika diperlukan.

Dokumen Mutu Apa yang Dapat Disediakan?

Sertifikat Manajemen Mutu ISO9001

Dokumentasi sistem manajemen mutu dapat disediakan untuk produk yang memenuhi syarat dan pesanan yang berlaku.

Dokumentasi Ekspor CE

Dokumentasi ekspor terkait CE dapat diberikan untuk konfigurasi produk yang berlaku dan persyaratan pasar tujuan.

Dokumentasi Uji SGS

Inspeksi SGS atau laporan kinerja bahan baku dapat diberikan sesuai dengan kebutuhan pelanggan dan ruang lingkup pengujian.

Laporan Uji Kinerja Pabrik

Dokumentasi pengujian pabrik dapat mencakup kekuatan tarik, perpanjangan, dan indikator kinerja lain yang berlaku untuk spesifikasi sabuk yang disertakan.

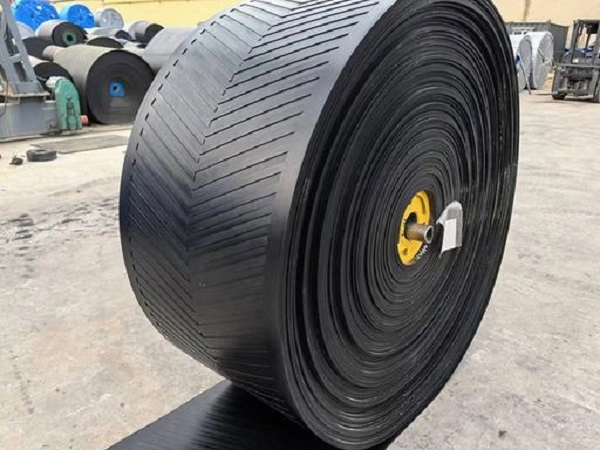

Apa Indikator Teknis Inti?

Barang Kinerja	Persyaratan Standar	Standar Tes
Perpanjangan Putusnya Karkas Kain	≥300%	ISO 6259
Kekuatan Kupas Antar Lapisan	≥12 N/mm	ISO 2411
Perpanjangan Permanen Di Bawah Nilai Beban	≤2,5%	DIN 22102
Karet Penutup Kerugian Abrasi	≤0,8 cm³/1,61 km	ISO 4649
Kinerja Pengikatan Pola	Tidak terkelupas setelah 10.000 siklus pembengkokan	Uji Bending Pabrik

Bagaimana Cara Memotong, Menyambung, dan Memasang Sabuk Bermotif?

Penyambungan Vulkanisasi Panas

Untuk sambungan konveyor permanen, ujung sabuk dipotong menjadi beberapa lapisan sesuai dengan struktur lapisan kain. Permukaan sambungan dibersihkan, karet skim yang serasi dipasang di antara lapisan, dan alat press vulkanisir digunakan untuk pemanasan dan tekanan yang terkontrol. Setelah pendinginan dan pemeriksaan, sambungan dapat dioperasikan secara normal.

Perbaikan Lem Dingin

Ikatan dingin dapat digunakan untuk perbaikan sementara atau aplikasi jangka pendek tertentu. Area yang rusak harus dibersihkan dan dikasar sebelum menggunakan perekat ban berjalan yang sesuai. Bagian yang diperbaiki harus dirawat sepenuhnya sebelum konveyor dihidupkan kembali.

Tata Letak Jalur Konveyor

Bagian pembawa atas harus menggunakan trough idler yang sesuai, sedangkan impact idler harus dipasang di sekitar titik feeding yang tinggi. Idler yang dapat menyelaraskan sendiri dapat diatur pada interval yang sesuai pada jalur pengangkutan yang panjang untuk membantu mengontrol pelacakan sabuk.

Produk Pendukung Apa yang Dapat Disuplai YUFENG?

Seri Sabuk Konveyor

YUFENG dapat memasok Belt Konveyor Kain, Belt Konveyor Kabel Baja, Belt Konveyor Dinding Samping, dan Belt Konveyor Atas Kasar untuk konfigurasi pengangkutan yang berbeda.

Seri Roller Konveyor

Produk pendukungnya antara lain trough idler, impact idler, self-aligning idler, dan HDPE anti-corrosion roller.

Aksesoris Karet

Lembaran karet tahan aus, pinggiran konveyor, perekat perbaikan, dan perlengkapan tempel dapat disediakan untuk pemeliharaan dan perbaikan konveyor.

Seri Pipa HDPE

Pipa air HDPE dan pipa pengerukan HDPE dapat disuplai untuk aplikasi transportasi fluida tambahan di pertambangan dan proyek terkait.

Pemrosesan Kustom

YUFENG dapat menyesuaikan lebar sabuk, lapisan kain, tinggi pola, dan formulasi karet fungsional sesuai dengan gambar pelanggan dan kondisi pengoperasian.

Bagaimana Belt Conveyor Berpola Dikemas dan Disimpan?

Gulungan Lebar Sempit

Untuk lebar sabuk 300–800 mm, sabuk digulung pada inti kertas padat dan dilindungi dengan film plastik tahan air dan tas anyaman luar.

Gulungan Lebar Lebar

Untuk belt dengan lebar 1000–2400 mm, strapping baja digunakan sebagai penguat, dengan pelindung terpal dan pemuatan palet kayu untuk transportasi kontainer.

Bagian Potong Pendek

Bagian sabuk yang dipotong khusus dapat dikemas secara terpisah untuk mengurangi kerusakan dan goresan permukaan pola selama penanganan dan pengangkutan.

Kondisi Penyimpanan

Belt conveyor berpola sebaiknya disimpan secara horizontal dengan ketinggian penumpukan tidak lebih dari 1,5 m. Sinar matahari langsung dalam jangka panjang, pelarut kimia, dan kondisi lain yang dapat mempercepat penuaan karet harus dihindari.

Bagaimana Cara Meminta Penawaran Sabuk Bermotif?

Untuk persyaratan Belt Konveyor Bermotif grosir atau khusus, berikan informasi teknis berikut sehingga YUFENG dapat memilih konfigurasi karkas dan pola yang sesuai:

Jenis karkas: EP atau NN
Lebar sabuk
Bentuk dan tinggi pola
Sudut penyampaian maksimum
Jenis bahan dan ukuran gumpalan
Suhu kerja dan media pembawa
Menyampaikan jarak
Total jumlah pesanan
Pelabuhan pengiriman sasaran

Berdasarkan parameter ini, YUFENG dapat mengevaluasi kualitas kain, konstruksi sabuk, karet penutup, dan konfigurasi pola yang diperlukan untuk aplikasi tersebut.

Informasi Kontak Global YUFENG

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Seluler

+86 15318787602

Alamat Pabrik

Desa Xiagou, ETDZ, Qingdao, Shandong, Cina

View as

Sabuk Konveyor Bertabur

Didesain untuk penanganan material yang presisi dan lembut, YUFENG Studded Conveyor Belt menggunakan stud berbentuk bulat, oval, atau kapsul untuk memberikan cengkeraman titik-kontak yang terkontrol. Telah diuji di lapangan dalam pengerjaan kayu, pemrosesan makanan, dan logistik, produk ini meningkatkan stabilitas produk pada konveyor miring sekaligus mengurangi kerusakan permukaan. Opsi PVC, PU, karet, dan PE tersedia dengan bentuk, tinggi, dan kepadatan tiang yang disesuaikan.

Lihat Lebih Banyak >> mengirimkan permintaan >>

Sabuk Konveyor Pola Berlian

Untuk menyampaikan aplikasi yang menuntut cengkeraman yang andal dalam mengubah arah dan tanjakan, Sabuk Konveyor Pola Berlian YUFENG memberikan kinerja anti-selip omni-arah yang stabil. Permukaan berliannya yang terangkat meningkatkan traksi material sekaligus membantu menghilangkan kelembapan dan serpihan, sehingga mengurangi selip dibandingkan dengan sabuk datar. Ukuran, kedalaman, kepadatan, dan spesifikasi sabuk berlian khusus tersedia untuk pertambangan, pertanian, pemrosesan makanan, logistik, dan konstruksi.

Lihat Lebih Banyak >> mengirimkan permintaan >>

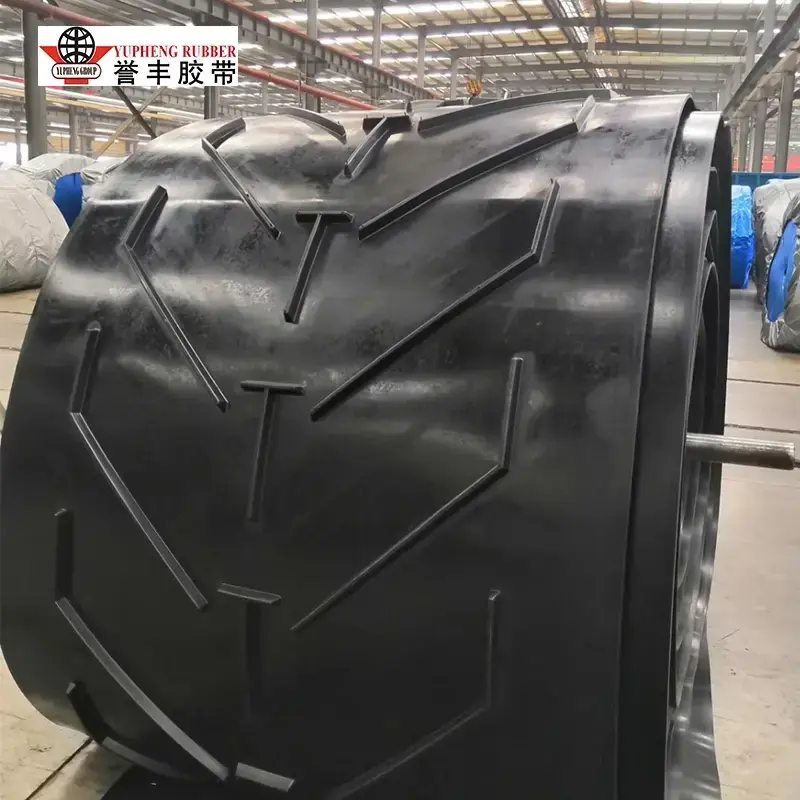

Sabuk Konveyor Chevron

Dirancang untuk pengangkutan material curah miring yang efisien, Sabuk Konveyor Chevron YUFENG menggunakan gerigi berbentuk V yang divulkanisasi secara integral untuk meningkatkan cengkeraman dan mencegah kemunduran material pada kemiringan hingga 40°. Konstruksinya yang tahan lama dan tahan abrasi mendukung aplikasi berat di pertambangan, pelabuhan, pertanian, dan bahan bangunan, dengan C15, C25, dan pola gerigi lainnya tersedia untuk kebutuhan pengangkutan yang disesuaikan.

Lihat Lebih Banyak >> mengirimkan permintaan >>

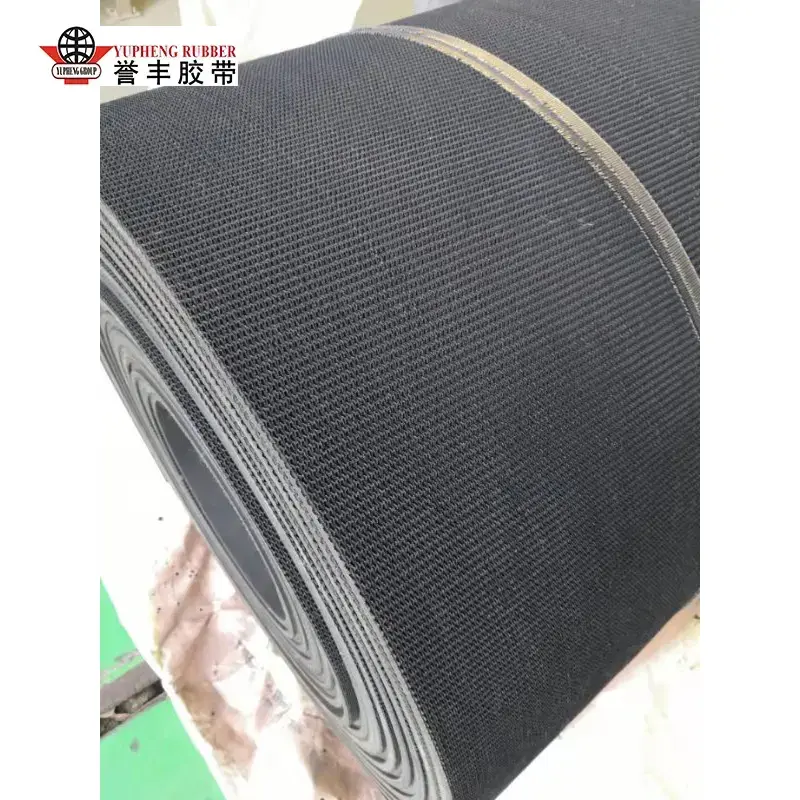

Sabuk Konveyor Atas Kasar
