Sabuk Lift Umum

General Elevator Belt YUFENG adalah belt conveyor pengangkat vertikal berperforma tinggi yang dikembangkan dan diproduksi secara independen oleh pabrik kami, yang dirancang khusus untuk sistem elevator bucket yang mengangkat material curah secara vertikal. Tidak seperti ban berjalan horizontal atau miring yang hanya membawa material di permukaannya, sabuk elevator berfungsi sebagai bagian traksi dari seluruh elevator bucket – bucket dipasang dengan baut ke sabuk pada interval yang tepat, mengambil material dari bagasi (bawah) dan mengeluarkannya melalui katrol kepala (atas).

Lift bucket vertikal beroperasi di bawah tegangan pengangkatan yang terus-menerus, menjadikan kinerja sabuk berbeda secara mendasar dari sabuk konveyor horizontal konvensional. Sabuk YUFENG dirancang berdasarkan persyaratan mekanis utama pengangkutan vertikal, termasuk kekuatan tarik tinggi, perpanjangan rendah, pengikatan bucket yang aman, dan ketahanan terhadap tekanan pemuatan berulang.

1. Kekuatan Tarik Tinggi

Belt harus menopang gabungan berat bucket, material yang diangkut, dan belt itu sendiri sepanjang jarak pengangkatan vertikal. Bangkai yang diperkuat memberikan kapasitas tarik yang diperlukan untuk pengoperasian elevator secara berkelanjutan.

2. Perpanjangan Rendah

Perpanjangan sabuk yang terkendali membantu menjaga jarak dan keselarasan bucket yang konsisten selama pengoperasian, mengurangi risiko tumpahan material dan meminimalkan kebutuhan akan penyesuaian tegangan yang sering.

3. Retensi Lubang Baut yang Aman

Titik pemasangan bucket terkena beban tarik dan benturan yang berulang. Struktur sabuk dirancang untuk menjaga kekuatan di sekitar lubang baut dan mengurangi robekan atau deformasi selama pergerakan bucket secara terus menerus.

4. Konstruksi CBS

Konstruksi CBS menyediakan penutup karet di kedua sisi karkas, membantu melindungi struktur sabuk dari tegangan baut, abrasi, dan kontak dengan katrol selama pengoperasian elevator berulang kali.

5. Resistensi Dampak

Pemuatan material di bagasi elevator menimbulkan dampak berulang pada belt dan bucket. Struktur sabuk yang diperkuat membantu menyerap beban dinamis ini dan mendukung pengoperasian yang stabil selama pengumpanan dan pengangkatan terus menerus.

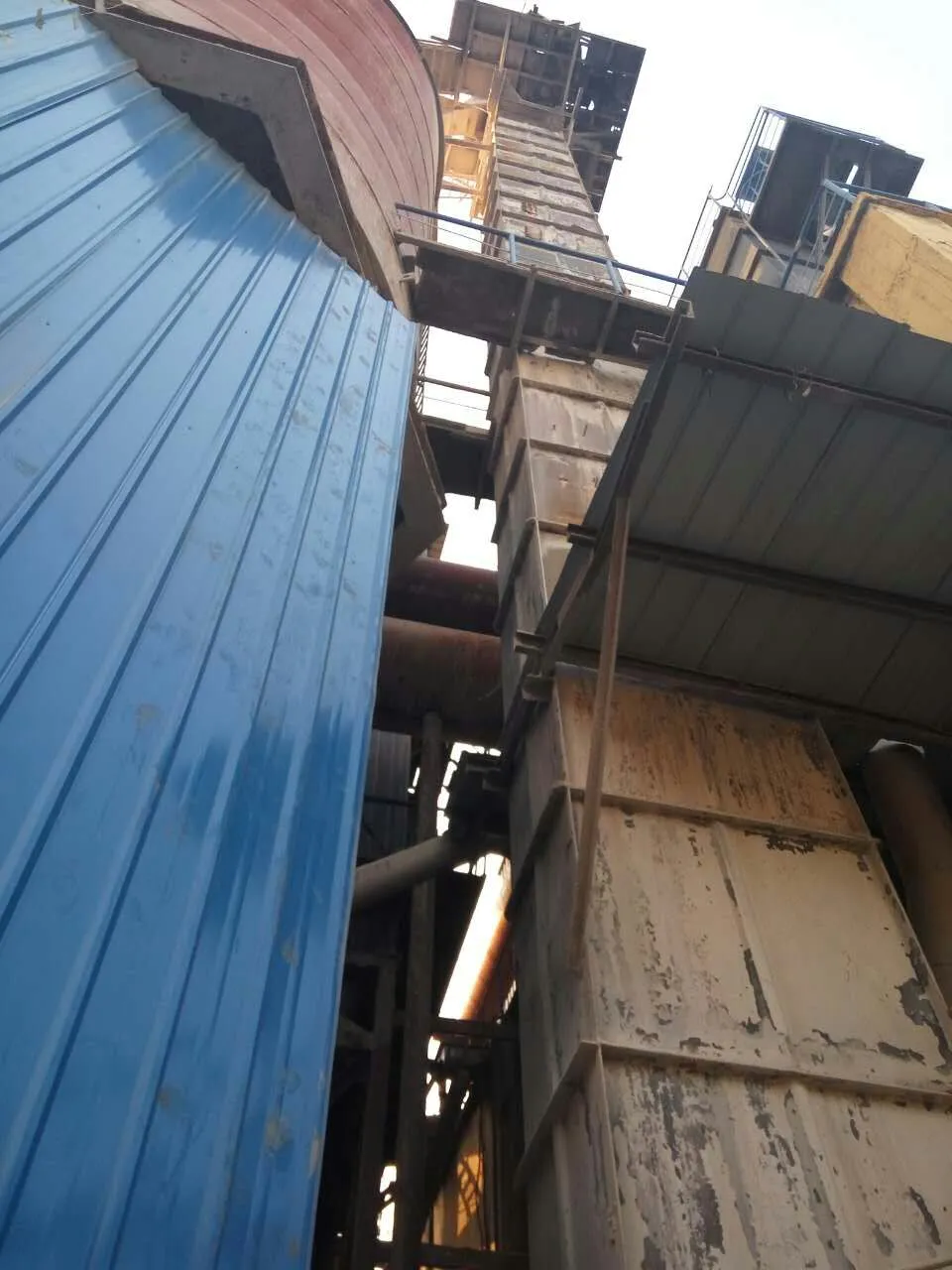

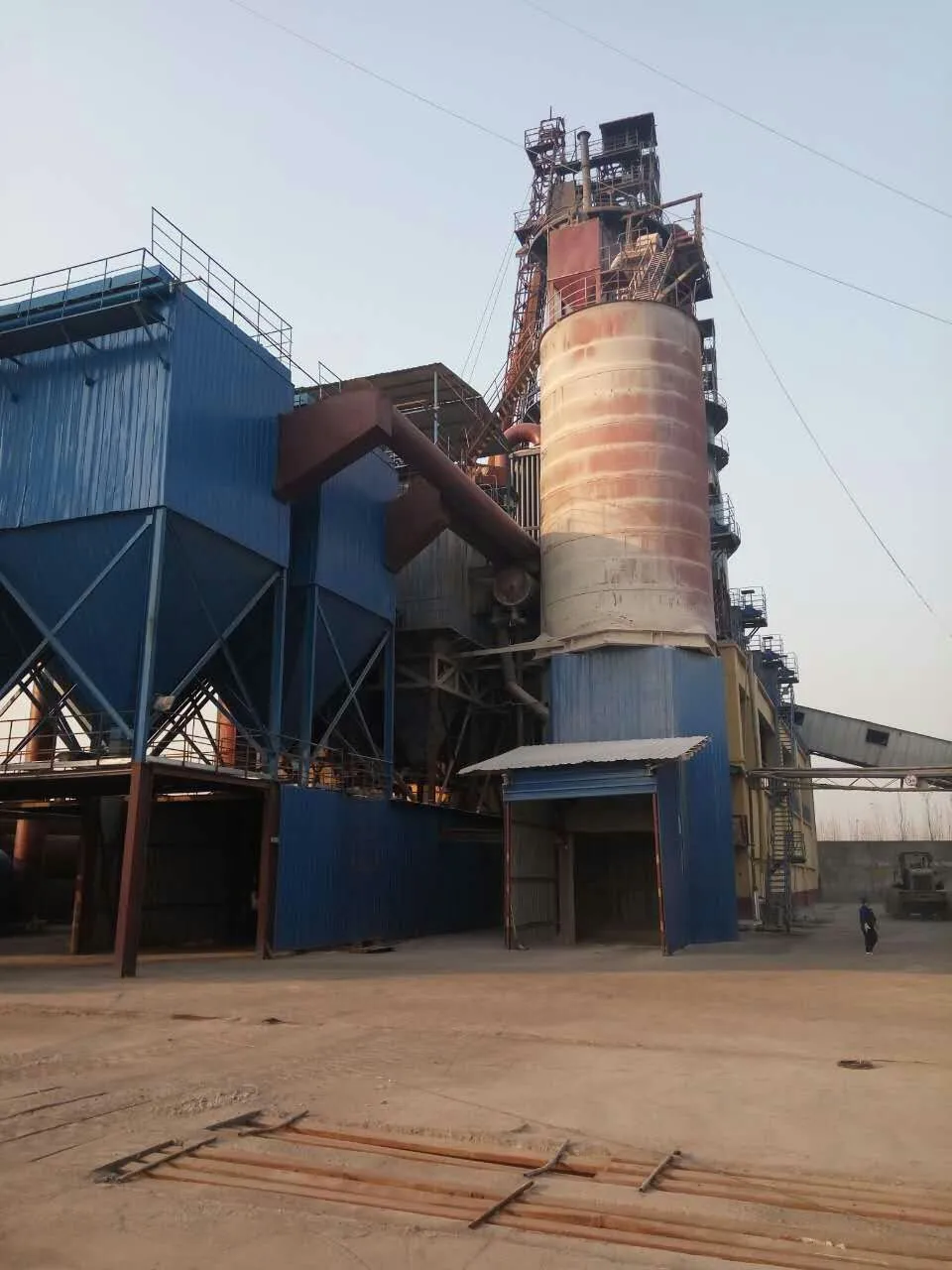

Aplikasi Penyampaian Vertikal yang Khas

YUFENG General Elevator Belt cocok untuk penanganan biji-bijian, produksi semen, pertambangan, penggilingan pakan, dan aplikasi pengolahan makanan di mana pengangkatan material vertikal terus menerus memerlukan kinerja sabuk yang stabil, pemasangan bucket yang aman, dan pengoperasian yang konsisten.

Persyaratan Desain Sabuk Lift & Fitur Struktural

1. Struktur Pengangkatan Vertikal

Tidak seperti ban berjalan konvensional yang terutama digunakan untuk pengangkutan horizontal atau miring, sabuk elevator beroperasi dalam sistem pengangkatan vertikal di mana ember membawa material. Oleh karena itu, belt memerlukan kekuatan tarik yang cukup untuk menopang belt, bucket, dan material yang diangkut sepanjang ketinggian pengangkatan, sekaligus mempertahankan kinerja yang stabil selama pengoperasian berkelanjutan.

2. Ketahanan Lelah yang Fleksibel

Selama pengoperasian, sabuk berulang kali melewati kepala dan katrol boot. Oleh karena itu, lapisan karkas dan karet dirancang untuk tahan terhadap pembengkokan dan pelenturan berulang, membantu mengurangi kerusakan akibat kelelahan dan menjaga integritas struktural selama siklus pengoperasian yang diperpanjang.

3. Konstruksi Sampul CBS

Sabuk mengadopsi konstruksi CBS (Cover Both Sides), memberikan perlindungan karet pada sisi bucket dan sisi katrol. Penutup sisi pembawa membantu melindungi karkas dari tekanan baut bucket, benturan material, dan abrasi, sedangkan penutup sisi katrol memberikan perlindungan terhadap kontak katrol dan mendukung traksi yang andal selama berkendara.

4. Penentuan Posisi Lubang Bucket yang Presisi

Penempatan lubang baut yang akurat sangat penting untuk pemasangan bucket yang tepat dan jarak bucket yang konsisten. YUFENG mendukung tata letak lubang terpusat dan terhuyung-huyung, beberapa pola standar dari P1 hingga P9, serta pelubangan yang disesuaikan berdasarkan spesifikasi masing-masing bucket.

5. Kompatibilitas Punching yang Disesuaikan

Dimensi pelubangan, jarak, dan tata letak dapat disesuaikan dengan desain bucket dan konfigurasi elevator yang berbeda. Hal ini memungkinkan belt yang sudah jadi disiapkan sesuai dengan gambar bucket pelanggan, sehingga mengurangi penyesuaian pemasangan dan membantu menjaga keselarasan bucket secara akurat selama pengoperasian.

Pemilihan Bahan & Proses Pembuatan

1. Pilihan Konstruksi Bangkai

YUFENG memilih karkas tarik berdasarkan tinggi pengangkatan, beban bucket, kapasitas pengangkutan, dan karakteristik material. Struktur inti kain tersedia dalam konstruksi poliester/nilon EP, nilon NN, dan kapas CC, dengan kekuatan tarik hingga 300 N/mm untuk butiran, pakan, dan pengangkatan vertikal tugas ringan hingga menengah. Untuk penambangan tugas berat, pabrik semen, pengangkatan vertikal jarak jauh, dan material abrasif, tulangan kabel baja seri ST dari ST630 hingga ST5000 tersedia untuk memberikan kekuatan tarik yang lebih tinggi dan perpanjangan yang lebih rendah.

2. Pemilihan Bahan Sampul

Senyawa penutup yang berbeda tersedia untuk material pengangkut dan lingkungan pengoperasian tertentu. Karet SBR/MOR memberikan ketahanan terhadap abrasi, traksi, dan daya tahan untuk butiran, agregat, pertambangan, semen, batu bara, dan pasir. PVC menawarkan opsi hemat biaya dengan ketahanan terhadap bahan kimia dan kelembapan untuk aplikasi biji-bijian dan pakan ringan dan menengah. Nitril putih yang memenuhi standar FDA 21 CFR tersedia untuk bahan yang bersentuhan dengan makanan seperti gula, tepung, beras, sereal, dan makanan hewan. Senyawa tahan api dan antistatis tersedia untuk biji-bijian, batu bara, dan aplikasi lain yang memerlukan perlindungan keselamatan tambahan.

3. Jenis Sabuk Khusus

Untuk kondisi material dan suhu yang berbeda, YUFENG dapat memasok Tipe D untuk material yang sangat abrasif, Tipe L untuk aplikasi pengangkutan umum, dan Tipe T untuk material bersuhu tinggi. Konstruksi akhir dapat dipilih berdasarkan ketinggian pengangkatan aktual, sifat material, suhu pengoperasian, dan persyaratan peralatan.

4. Manufaktur & Kontrol Kualitas

Proses produksinya meliputi kalender presisi untuk cakupan karet yang seragam, vulkanisasi panas untuk ikatan terpadu antara karkas dan penutup, serta pelubangan presisi sesuai dengan pola lubang ember pelanggan. Belt yang sudah jadi menjalani pengujian kekuatan tarik, pemanjangan, adhesi antar lapisan, dan retensi lubang baut sebelum pengiriman untuk memverifikasi konsistensi struktural dan keandalan pemasangan.

Kinerja Lapangan & Verifikasi Aplikasi

1. Kapasitas Tarik untuk Pengangkatan Vertikal

Berdasarkan pelacakan lapangan selama enam bulan di seluruh aplikasi biji-bijian, semen, dan pertambangan, sabuk elevator inti kain YUFENG memberikan kekuatan tarik hingga 300 N/mm, sementara konstruksi kabel baja mencakup ST630 hingga ST5000 untuk sistem pengangkatan vertikal yang menuntut. Dibandingkan dengan sabuk kain standar yang digunakan tanpa konstruksi elevator khusus, opsi ini memberikan kapasitas beban yang lebih besar dan stabilitas dimensi yang lebih baik.

2. Perpanjangan & Penyelarasan Bucket

Dalam kondisi pemuatan terukur, sabuk elevator YUFENG dirancang untuk mempertahankan perpanjangan permanen pada atau di bawah 0,5%, membantu menjaga jarak dan kesejajaran bucket selama pengoperasian jangka panjang. Hal ini sangat penting untuk sistem pengangkatan tinggi dimana pemanjangan belt yang berlebihan dapat mempengaruhi pelacakan bucket dan pembuangan material.

3. Retensi Lubang Baut & Masa Pakai

Pelubangan yang presisi dan konstruksi sabuk yang diperkuat membantu menjaga geometri dan kekuatan lubang pemasangan bucket selama pemuatan berulang. Dalam kondisi pengoperasian standar, sabuk elevator CBS inti kain dapat memberikan masa pakai yang diharapkan sekitar 5–8 tahun, sedangkan desain CBS kabel baja dapat melebihi 10 tahun tergantung pada kondisi beban, material, dan pemeliharaan.

4. Efisiensi Instalasi

Konfigurasi sabuk yang sudah dilubangi mengurangi pekerjaan penentuan posisi lubang di lokasi dan menyederhanakan pemasangan bucket. Bila dikombinasikan dengan metode penyambungan dan konfigurasi peralatan yang sudah ada dari pelanggan, belt yang telah disiapkan dapat secara signifikan mengurangi waktu pemasangan dibandingkan dengan belt konvensional yang memerlukan persiapan lokasi tambahan.

Pengalaman Aplikasi & Proyek Pelanggan

1. Penanganan Gandum — Amerika Serikat

Fasilitas penanganan biji-bijian di American Midwest memerlukan sabuk elevator untuk lift vertikal sepanjang 80 meter yang mengangkut jagung dan kedelai dengan kecepatan lebih dari 500 ton per jam. YUFENG menyediakan sabuk elevator CBS kain EP 4 lapis dengan lubang baut yang disesuaikan dengan bucket yang ada. Setelah 24 bulan pengoperasian terus-menerus, belt menunjukkan keausan terbatas dan pelanggan melaporkan tidak ada waktu henti terkait belt yang tidak direncanakan.

2. Penanganan Bahan Baku Semen — Jerman

Sebuah pabrik semen memerlukan sabuk untuk elevator ember pabrik mentah yang menangani batu kapur kasar dengan kecepatan sekitar 150 ton per jam. YUFENG menyediakan sabuk elevator kabel baja ST1600 dengan ketahanan sobek yang diperkuat dan jarak lubang baut yang disesuaikan. Setelah 36 bulan beroperasi, belt tetap berfungsi dengan kinerja struktural yang stabil dan tidak ada laporan keausan dini.

3. Pengolahan Pakan — Asia Tenggara

Pabrik pakan yang menangani jagung, bungkil kedelai, dan pelet jadi memerlukan sabuk yang sesuai untuk aplikasi yang sensitif terhadap kebersihan. YUFENG memasok sabuk elevator CBS nitril putih yang sesuai dengan FDA 21 CFR dengan pola lubang ember yang disesuaikan. Struktur penutup dua sisi memberikan perlindungan terhadap abrasi material, tegangan baut, dan kontak katrol, sedangkan material penutup yang bersentuhan dengan makanan mendukung persyaratan kebersihan pelanggan.

4. Penanganan Batubara Bawah Tanah — Australia

Tambang batu bara bawah tanah memerlukan sabuk pengangkat vertikal dengan sifat tahan api dan antistatis. YUFENG memasok sabuk elevator CBS tahan api dengan senyawa anti-statis. Sabuk telah beroperasi selama lebih dari 24 bulan tanpa dilaporkan adanya keausan dini atau kegagalan sabuk terkait keselamatan.

5. Materi Verifikasi Proyek

YUFENG dapat menyediakan catatan produksi, dokumentasi pengujian, foto aplikasi, dan bahan referensi proyek untuk evaluasi pelanggan. Konstruksi sabuk, kompon penutup, karkas tarik, dan spesifikasi pelubangan dapat disesuaikan dengan konfigurasi elevator sebenarnya sebelum produksi.

Parameter Spesifikasi Produk Lengkap

YUFENG mendukung produksi ukuran penuh dan pemrosesan belt khusus, yang mencakup berbagai konstruksi, bahan, dan konfigurasi:

Mengapa Sabuk Lift Umum YUFENG

1. Struktur CBS untuk Operasi Vertikal yang Andal

Sabuk YUFENG menggunakan konstruksi CBS (Cover Both Sides), dengan penutup karet atau PVC di kedua sisi sabuk. Sisi bucket dirancang untuk menahan tekanan baut, benturan material, dan abrasi, sedangkan sisi katrol melindungi sabuk dari kontak katrol dan menjaga traksi tetap stabil. Struktur dua sisi ini dirancang khusus untuk aplikasi pengangkatan vertikal berkelanjutan.

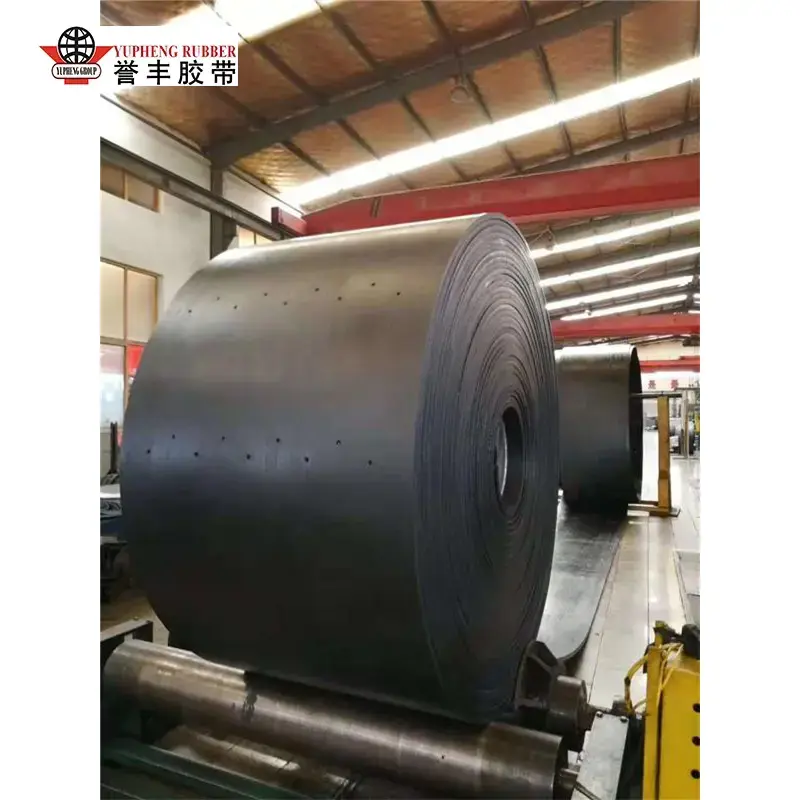

2. Punching Presisi untuk Pemasangan Bucket yang Akurat

Setiap sabuk dapat dilubangi sesuai dengan pola pemasangan bucket yang diperlukan, termasuk lubang di tengah, lubang terhuyung-huyung, konfigurasi standar P1–P9, dan tata letak yang dapat disesuaikan sepenuhnya. Penempatan lubang yang akurat membantu menjaga jarak bucket yang konsisten, pemasangan bucket yang aman, dan pelepasan material yang stabil sekaligus mengurangi risiko deformasi lubang dini.

3. Pilihan Material untuk Kondisi Pengiriman yang Berbeda

YUFENG menyediakan kombinasi penutup dan karkas yang berbeda sesuai dengan material yang dibawa dan lingkungan pengoperasian. Karet SBR/MOR cocok untuk penanganan butiran umum, agregat, dan material curah, sedangkan senyawa tahan api dan antistatis tersedia untuk aplikasi dengan persyaratan keselamatan tambahan. Aplikasi yang bersentuhan dengan makanan juga dapat dilengkapi dengan bahan penutup khusus yang sesuai.

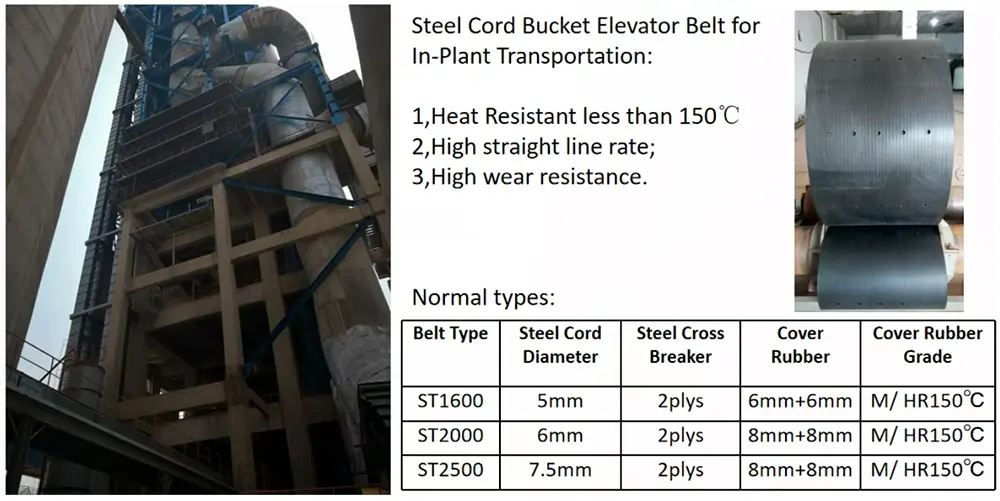

4. Konstruksi Kain atau Kabel Baja

Karkas tarik dapat dipilih berdasarkan ketinggian pengangkatan, kapasitas pengangkutan, dan beban pengoperasian. Konstruksi kain EP, NN, dan CC cocok untuk pengangkatan butiran, pengumpan, dan vertikal tugas ringan hingga menengah, sedangkan konstruksi kabel baja ST630–ST5000 memberikan kapasitas tarik yang lebih tinggi dan perpanjangan yang lebih rendah untuk penambangan tugas berat, semen, dan sistem elevator jarak jauh.

5. Pabrikan Manufaktur & Dukungan Teknis

Dengan lebih dari 10 tahun pengalaman manufaktur sabuk elevator, YUFENG memberikan dukungan selama proses pemilihan dan pasokan produk. Pelanggan dapat menerima bantuan dalam pemilihan karkas, material penutup, dimensi belt, persyaratan tarik, dan spesifikasi lubang bucket. Produksi langsung dari pabrik, manufaktur yang disesuaikan, dan panduan teknis tersedia untuk persyaratan sabuk elevator standar dan spesifik proyek.

Aplikasi yang Cocok

Sabuk elevator umum kami sangat direkomendasikan untuk:

Pertanyaan Umum

1. Apa Perbedaan Sabuk Elevator Umum dengan Sabuk Konveyor Standar?

Sabuk dirancang untuk pengangkatan material secara vertikal, bukan pengangkutan horizontal atau miring. Alat ini bekerja dengan bucket yang dipasang langsung ke belt, sehingga belt harus menahan gabungan berat bucket, material yang diangkut, dan belt melebihi ketinggian pengangkatan. Dibandingkan dengan ban berjalan standar, sabuk elevator memerlukan konstruksi CBS, perpanjangan terkendali, area lubang baut yang diperkuat, dan posisi lubang bucket yang akurat untuk mempertahankan operasi vertikal yang stabil.

2. Apa Arti CBS pada Sabuk Lift?

CBS artinya Menutupi Kedua Sisi. Penutup karet atau PVC diaplikasikan pada sisi ember dan sisi katrol sabuk. Sisi bucket membantu melindungi karkas dari tegangan baut, benturan material, dan abrasi, sedangkan sisi katrol memberikan perlindungan terhadap kontak katrol dan mendukung traksi yang andal. Konstruksi ini merupakan bagian penting dari desain sabuk elevator untuk pengangkatan vertikal berkelanjutan.

3. Bisakah Sabuk Dilubangi Sesuai dengan Bucket Kita yang Ada?

Ya. YUFENG mendukung tata letak lubang baut terpusat, terhuyung, standar P1–P9, dan dapat disesuaikan. Diameter lubang, jarak dan posisi dapat diproduksi sesuai dengan gambar ember atau persyaratan peralatan. Menyediakan model bucket, dimensi pemasangan, atau gambar teknis memungkinkan pola pelubangan diperiksa sebelum produksi.

4. Kapan Saya Harus Memilih Sabuk Inti Kain atau Tali Baja?

Belt EP, NN, atau CC dengan inti kain umumnya cocok untuk ketinggian pengangkatan yang lebih pendek dan tugas pengangkutan ringan hingga sedang seperti biji-bijian, pakan, dan material curah umum. Belt seri ST kabel baja lebih cocok untuk pengangkatan dengan ketinggian tinggi, beban berat, dan material berat yang digunakan dalam aplikasi pertambangan dan semen. Pemilihan akhir harus mempertimbangkan tinggi pengangkatan, lebar belt, kapasitas bucket, laju pengangkutan, dan kondisi pengoperasian, bukan tingginya saja.

5. Berapa Lama Biasanya Sabuk Lift Umum Dapat Beroperasi?

Masa pakai bervariasi berdasarkan tinggi pengangkatan, beban, sifat abrasif material, ketegangan sabuk, kecepatan pengoperasian, dan perawatan. Dalam kondisi standar, sabuk elevator CBS inti kain YUFENG biasanya dapat bertahan selama 5–8 tahun, sedangkan sabuk CBS kabel baja yang dipilih dengan tepat dapat bertahan lebih dari 10 tahun. Pemeriksaan rutin terhadap ketegangan belt, baut bucket, area sambungan, dan permukaan belt membantu mempertahankan masa pengoperasian.

6. Apakah Sabuk Lift Food Grade Tersedia?

Ya. YUFENG dapat memasok sabuk elevator CBS nitril putih yang dirancang untuk aplikasi yang bersentuhan dengan makanan, termasuk gula, tepung, beras, sereal, makanan hewan, dan bahan makanan lainnya. Bahan yang bersentuhan dengan makanan dapat dipilih sesuai dengan kepatuhan yang disyaratkan, kondisi pembersihan, dan produk yang diangkut.

7. Apakah Versi Tahan Api dan Anti-Statis Tersedia?

Ya. Konstruksi sabuk elevator tahan api dan antistatis tersedia untuk aplikasi yang mengutamakan pencegahan kebakaran dan pengendalian statis. Penggunaan yang umum mencakup elevator biji-bijian, sistem penanganan batubara, dan lingkungan lain di mana debu yang mudah terbakar atau pelepasan listrik statis dapat menimbulkan masalah keselamatan tambahan. Senyawa yang diperlukan harus dipilih sesuai dengan peralatan yang berlaku dan persyaratan keselamatan lokasi.

8. Informasi Apa yang Dibutuhkan untuk Pemilihan Sabuk?

Untuk pencocokan spesifikasi yang akurat, pelanggan dapat memberikan tinggi pengangkatan elevator, lebar sabuk, kapasitas pengangkutan, jenis material, ukuran bucket, suhu pengoperasian, kecepatan sabuk, dan dimensi lubang baut yang ada. Berdasarkan parameter ini, YUFENG dapat merekomendasikan konstruksi karkas, bahan penutup, ketebalan sabuk, dan konfigurasi pelubangan yang sesuai.

Minta Solusi Sabuk Lift Umum

1. Kirim Parameter Peralatan Anda

Memberikan dimensi elevator, tinggi pengangkatan, material pengangkut, dan spesifikasi bucket. Tim teknis kami dapat meninjau persyaratan pengoperasian dan merekomendasikan konstruksi sabuk yang sesuai.

2. Konfirmasikan Spesifikasi Sabuk & Pelubang

Sebelum produksi, dimensi sabuk, jenis karkas, bahan penutup, dan pola lubang baut dapat dikonfirmasikan dengan gambar peralatan atau bucket Anda untuk mengurangi masalah pemasangan.

3. Minta Sampel atau Penawaran Pabrik

Hubungi YUFENG untuk sampel yang tersedia, spesifikasi teknis, dan kutipan pabrik berdasarkan persyaratan pengangkutan vertikal Anda yang sebenarnya.
