Mengatasi Pemalas yang Menyelaraskan Diri

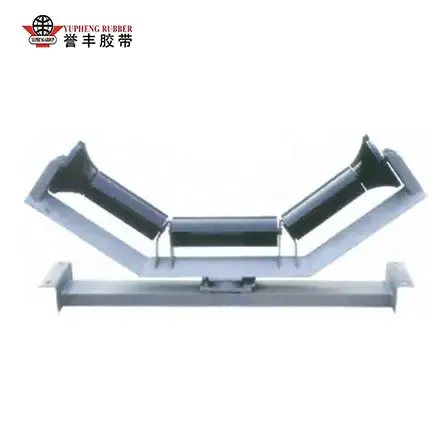

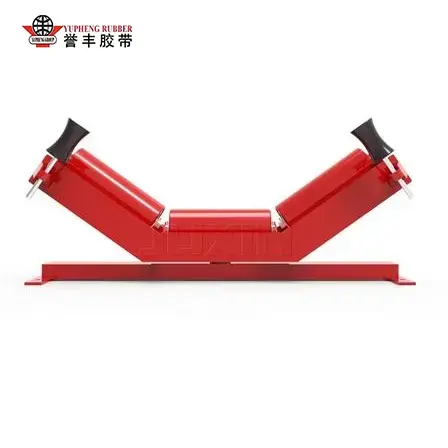

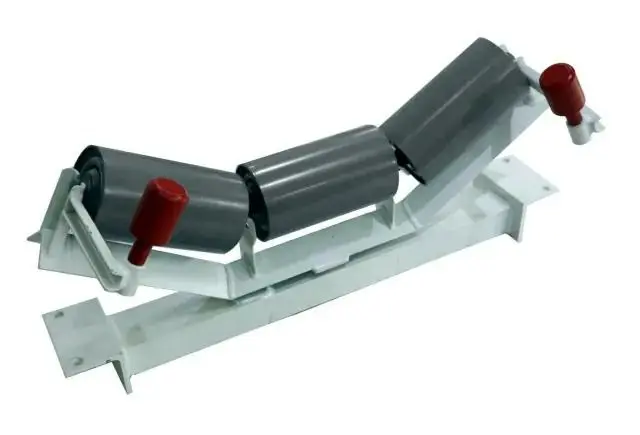

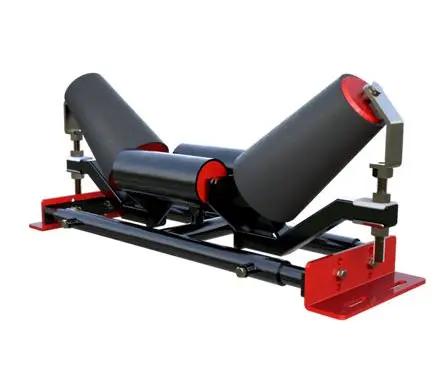

YUFENG Troughing Self-Aligning Idler adalah set pembawa bak tiga rol yang dioptimalkan secara khusus yang dikembangkan secara eksklusif untuk untaian konveyor sabuk pembawa beban, yang dirancang untuk mengintegrasikan dukungan material dasar dan fungsi pemusatan sabuk otomatis dalam satu perakitan. Berbeda dari trough idler biasa yang hanya memberikan bantalan beban tanpa koreksi deviasi, inovasi inti produk ini terletak pada sambungan pivot tengah mengambang antara braket roller atas dan rangka dasar, dipasangkan dengan roller pemandu anti defleksi vertikal yang dipasang di kedua sisi sayap.

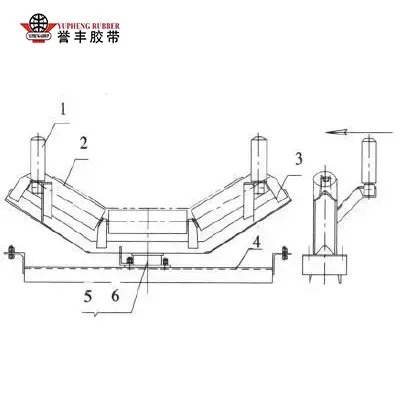

Ketika sabuk konveyor bergerak ke kiri atau ke kanan selama pengoperasian, tepi sabuk bersentuhan dengan roller pemandu vertikal dan menghasilkan gaya dorong lateral, sehingga menggerakkan seluruh rangka bak atas untuk berputar 5°–8° mengelilingi poros tengah. Rol sayap miring kemudian menghasilkan traksi horizontal terbalik untuk mendorong sabuk pengembara kembali ke garis tengah peralatan, sehingga mencapai pelacakan berkelanjutan secara real-time tanpa daya eksternal atau campur tangan manusia.

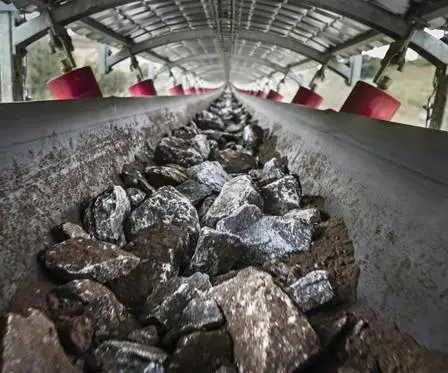

Struktur bak tiga rol membentuk permukaan pembawa material berbentuk V yang stabil, meningkatkan kapasitas pemuatan material curah dan mengurangi tumpahan samping bahkan di bawah volume muatan yang berfluktuasi.

Idler ini cocok dengan semua ban berjalan utama termasuk sabuk kabel baja seri ST dan sabuk kain multi-lapis, yang berlaku untuk jalur transfer jarak pendek dan sistem konveyor jarak jauh melalui darat dengan panjang melebihi 2 kilometer.

Ini dengan sempurna mengatasi cacat pada fixed idler tradisional seperti penyelarasan manual yang sering terjadi, keausan tepi belt yang parah, dan seringnya penghentian darurat yang dipicu oleh keluarnya belt secara total, menjadi perlengkapan standar wajib untuk jalur pengangkutan tetap industri menengah dan berat.

Pemilihan Bahan & Kerajinan Produksi

1. Rangka & Bahan Dasar

Seluruh rangka penyangga, braket rol atas, dan alas tetap mengadopsi baja karbon canai panas Q235B dengan ketebalan pelat mulai dari 4mm hingga 8mm. Pengelasan menggunakan pengelasan busur terlindung gas campuran untuk menghilangkan pori-pori dan deformasi las internal; perawatan permukaan meliputi pengecatan semprot anti karat elektrostatis, galvanisasi hot-dip, atau pelapisan epoksi untuk lokasi pabrik kimia di pesisir dengan kelembapan tinggi dan korosif.

Poros pivot tengah mengadopsi baja bulat cerah 45# yang ditarik dingin dengan perlakuan pendinginan dan temper, menampilkan ketahanan torsi tinggi dan keausan rotasi rendah untuk memastikan rangka fleksibel berputar setelah ribuan jam pengoperasian terus-menerus.

2. Kerajinan Perakitan Rol

Cangkang rol adalah tabung baja mulus ERW presisi tinggi dengan ketebalan dinding 3,0–6,0 mm, cangkang anti-korosi HDPE opsional untuk pengangkutan mineral kimia. Poros pendukung internal diubah secara presisi ke konsentrisitas ≤0,7 mm untuk meminimalkan getaran saat berjalan.

Bantalan bola alur dalam dengan jarak bebas C3 dipasang di kedua ujung roller, dipadukan dengan segel nilon labirin komposit tiga tahap ditambah rongga penyimpanan gemuk internal. Gemuk pelumas anti karat berbahan litium telah diisi sebelumnya selama perakitan, menghalangi infiltrasi debu, lumpur, dan air hujan untuk menghindari kemacetan bantalan dan kegagalan karat. Rol sayap dapat disesuaikan dengan lagging karet untuk skenario penanganan material basah dengan gesekan tinggi.

3. Proses Inspeksi Seluruh Mesin

Setiap YUFENG Troughing Self-Aligning Idler yang telah selesai menyelesaikan pengujian pabrik penuh sebelum pengiriman, meliputi uji ketahanan putaran roller, uji fleksibilitas putaran pivot, uji penyegelan perendaman air bantalan, uji deformasi beban rangka, dan uji adhesi lapisan anti karat. Produk yang tidak memenuhi syarat dihilangkan di setiap node produksi untuk mempertahankan kinerja batch yang konsisten untuk pengadaan proyek di luar negeri.

Prinsip Kerja & Data Perbandingan Uji Kinerja

1. Logika Kerja Pemusatan Otomatis

Mekanisme pelacakan beroperasi pada transmisi gesekan mekanis murni tanpa komponen bantu elektronik atau hidrolik. Di bawah beban normal yang seimbang, rangka idler tetap pada posisi netral, dan tiga trough roller secara merata menopang ban berjalan dan material curah. Ketika pengumpanan material yang tidak merata, angin silang, atau ketidakkonsistenan ketegangan sabuk menyebabkan penyimpangan lateral, tepi sabuk menekan roller pemandu sisi vertikal, mentransfer gaya horizontal ke rakitan braket atas.

Braket berputar di sekitar poros tengah, memiringkan roller sayap sisi deviasi ke depan untuk menciptakan gaya gesekan sentripetal yang berlawanan dengan arah pengembaraan sabuk. Setelah sabuk kembali ke tengah, gesekan seimbang mengembalikan idler ke kondisi netral, membentuk siklus koreksi waktu nyata loop tertutup di seluruh pengoperasian peralatan. Rol pemandu vertikal juga berfungsi sebagai pembatas batas untuk mencegah keluarnya sabuk sepenuhnya dalam kondisi deviasi ekstrem.

2. Data Uji Kontras Lapangan vs Pemalas Palung Tetap Biasa

Uji penelusuran berkelanjutan selama enam bulan telah diselesaikan pada jalur konveyor tambang batubara terbuka selebar 1.200 mm untuk mengukur kesenjangan kinerja:

Hasil pengujian mengonfirmasi bahwa pemasangan YUFENG Troughing Self-Aligning Idler dengan interval 30 meter di sepanjang jalur konveyor secara drastis menurunkan kerugian operasional dan input tenaga kerja untuk perusahaan material curah.

Kasus Aplikasi Industri Nyata

Seri idler ini memiliki catatan pendukung yang stabil dalam berbagai proyek industri berat di luar negeri, dengan data operasi siklus panjang yang dapat diverifikasi di sektor pertambangan, pelabuhan, semen, dan metalurgi.

Kasus 1: Jalur Pengangkutan Tambang Batubara Terbuka di Asia Tenggara

Sistem konveyor tetap jarak menengah-jauh sepanjang 1,8 km yang mengangkut batubara mentah mengadopsi YUFENG Troughing Self-Aligning Idler untuk semua posisi pelacakan sisi pengangkutan, beroperasi dalam kondisi kelembapan lokal yang tinggi, debu berat, dan angin yang bervariasi.

Setelah tiga tahun beroperasi terus menerus selama 24 jam, rangka idler tidak menunjukkan deformasi karat, roller berputar dengan lancar tanpa bantalan macet, dan sabuk konveyor kabel baja utama mempertahankan posisi tengah yang stabil tanpa tepi robek atau tumpahan material di area yang luas. Klien membatalkan dua staf pemeliharaan penuh waktu yang awalnya ditugaskan untuk pekerjaan koreksi sabuk harian, sehingga mencapai penghematan pengeluaran tenaga kerja yang nyata.

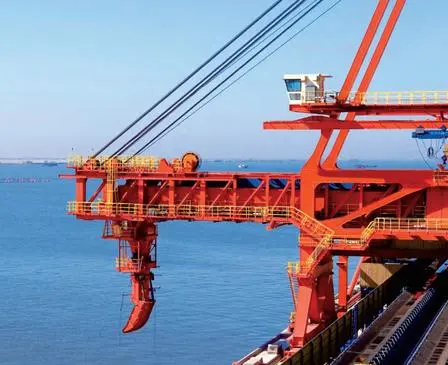

Kasus 2: Terminal Penanganan Bijih Curah Pelabuhan Pesisir Eropa

Konveyor bongkar muat bijih dengan lebar 1400 mm di pelabuhan ini menghadapi gangguan angin silang yang kuat sepanjang tahun, yang sebelumnya menyebabkan seringnya terjadi pengembaraan sabuk dengan idler tetap standar. Setelah memasang kembali rakitan trough idler yang menyelaraskan diri, penyimpangan yang disebabkan oleh angin dihilangkan seluruhnya. Rangka galvanis dan roller segel multi-tahap beradaptasi dengan korosi kabut garam pesisir, sehingga memperpanjang siklus penggantian komponen dari 6 bulan menjadi 24 bulan.

Skenario penerapan utama lainnya mencakup jalur pengangkutan klinker semen dalam negeri, konveyor tempat penyimpanan metalurgi bijih besi, dan sistem pengumpan penghancur kuari agregat, dengan umpan balik pelanggan yang konsisten mengenai kinerja bak yang stabil dan tingkat kegagalan yang sangat rendah. Foto operasi di lokasi dan dokumen referensi proyek lengkap dapat diberikan untuk evaluasi pembeli berdasarkan permintaan.

Parameter Spesifikasi Teknis Produk Lengkap

Keunggulan Inti & Mengapa Memilih YUFENG Troughing Self-Aligning Idler

Pelacakan Sabuk Mekanis Otomatis

Rangka pivot mengambang merespons pergerakan sabuk secara otomatis, membantu mempertahankan pengoperasian terpusat tanpa sering melakukan penyelarasan manual dan mengurangi pekerjaan pemeliharaan rutin.

Peningkatan Penyegelan & Perlindungan Lingkungan

Segel labirin multi-lapis membantu mencegah debu, lumpur, dan air hujan memasuki rakitan bantalan, menjadikan idler cocok untuk lingkungan pertambangan, pelabuhan, dan pengangkutan semen yang menuntut.

Dukungan Palung Stabil & Perlindungan Penyimpangan

Struktur palung tiga rol memberikan dukungan yang stabil untuk material curah, sementara roller pemandu vertikal membantu membatasi pergerakan sabuk yang berlebihan dan mengurangi risiko tergelincirnya sabuk dan kerusakan tepi.

Kustomisasi Spesifikasi Fleksibel

YUFENG mendukung sudut palung, diameter roller, dan perawatan rangka yang disesuaikan agar sesuai dengan lebar konveyor, kondisi beban, dan konstruksi sabuk yang berbeda, termasuk tali baja dan sabuk konveyor kain.

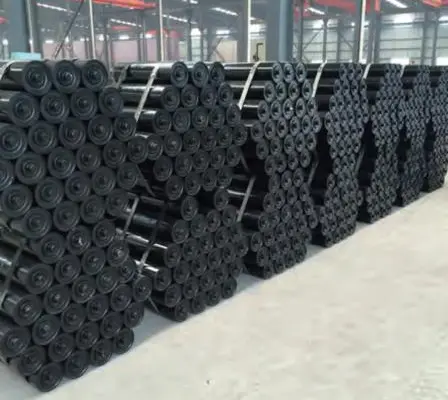

Manufaktur Standar & Inspeksi Penuh

Setiap perakitan Self-Aligning Idler menjalani produksi sistematis dan pemeriksaan kinerja sebelum pengiriman. Kualitas pabrik yang konsisten membantu mengurangi frekuensi penggantian dan meningkatkan keandalan proyek konveyor di luar negeri.

Total Biaya Operasional yang Lebih Rendah

Dengan mengurangi keausan tepi sabuk, pekerjaan penyelarasan manual, waktu henti yang tidak terduga, dan persyaratan pemeliharaan, YUFENG Self-Aligning Idler membantu menurunkan biaya pengoperasian jangka panjang sistem pengangkutan material curah.

Dukungan Teknis Langsung dari Pabrik

YUFENG mengoperasikan fasilitas pemrosesan dan pengujian roller yang lengkap dan menyediakan konsultasi parameter, penyesuaian gambar, pasokan langsung dari pabrik, dan panduan teknis pasca pemasangan untuk proyek penanganan material massal.

Pertanyaan yang Sering Diajukan

Q1: Apa persyaratan jarak pemasangan untuk YUFENG Troughing Self-Aligning Idler di jalur konveyor?

A1: Untuk penambangan umum dan konveyor semen beban sedang, pasang satu set setiap 30 meter di sepanjang jalur pembawa. Untuk konveyor darat jarak jauh atau peralatan pelabuhan dengan gangguan angin silang yang kuat, perpendek intervalnya menjadi 15–20 meter, dan atur juga satu set berjarak 15 meter dari katrol kepala dan ekor untuk memperbaiki deviasi sabuk selama transisi bagian palung datar.

Q2: Dapatkah idler ini dipasang ke sistem konveyor lama yang sudah ada tanpa modifikasi rangka besar?

A2: Ya. Dimensi lubang pemasangan dasar standar mengikuti standar rangka konveyor TD75 dan DTII universal, yang secara langsung menggantikan rakitan idler fixed trough asli tanpa memotong atau mengebor ulang stringer konveyor utama. Untuk peralatan lama non-standar, kami menyediakan gambar braket dasar yang disesuaikan agar sesuai dengan ukuran pemasangan yang ada, mendukung transformasi perkuatan yang mulus.

Q3: Operasi pemeliharaan rutin apa yang diperlukan untuk YUFENG Troughing Self-Aligning Idler?

A3: Inspeksi harian hanya memerlukan pemeriksaan visual terhadap kemacetan roller, keausan permukaan roller pemandu, dan lapisan rangka yang terkelupas. Lakukan pembersihan setiap tiga bulan terhadap debu dan penumpukan material di sekitar poros pivot pusat untuk menjamin rotasi yang fleksibel. Gemuk pelumas bantalan yang telah diisi sebelumnya dapat bertahan 12–18 bulan dalam kondisi kerja normal; pelumasan tambahan hanya diperlukan untuk lokasi pengoperasian berkelanjutan bersuhu tinggi.

Roller yang aus dapat dibongkar dan diganti satu per satu tanpa melepas seluruh rangka idler, sehingga sangat menyederhanakan pekerjaan perawatan.

Q4: Versi khusus apa yang dapat diproduksi untuk kondisi kerja ekstrem?

A4: Kami mendukung beberapa peningkatan khusus: cangkang rol anti-korosi HDPE untuk pengangkutan mineral kimia dan bahan garam; roller sayap lagging karet tebal untuk penanganan bijih lengket basah; rangka galvanis hot-dip penuh untuk lingkungan kabut garam pesisir; bantalan tahan suhu tinggi untuk jalur pengangkutan klinker semen yang bekerja di atas 70℃; dan rangka yang diperkuat tugas berat untuk konveyor bertonase tinggi dengan lebar ultra lebar 1800–2000mm.

Hubungi kami

Jika proyek industri pertambangan, pelabuhan, semen, atau metalurgi Anda memerlukan YUFENG Troughing Self-Aligning Idler yang stabil dan mudah perawatannya untuk mengatasi masalah deviasi ban berjalan yang terus-menerus, kirimkan lebar ban berjalan, diameter roller yang diperlukan, dan parameter kondisi kerja di lokasi ke tim penjualan kami segera.

Kami dapat menyediakan sampel produk standar gratis, gambar teknis terperinci, dan kutipan pengadaan massal pabrik terbaru dalam waktu 24 jam kerja, memberikan komponen pelacakan mekanis yang andal untuk memangkas biaya pengoperasian konveyor jangka panjang Anda.
