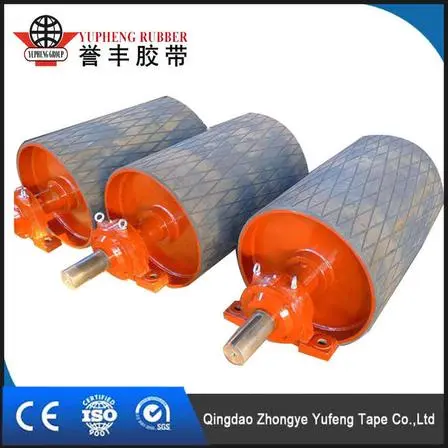

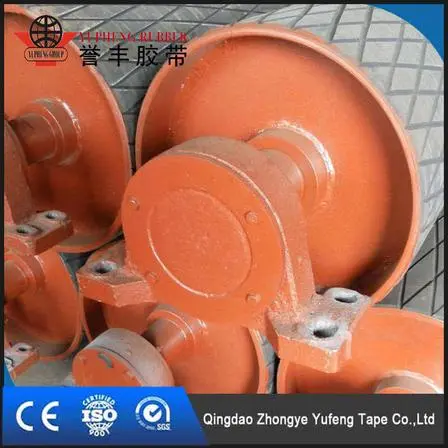

Katrol Penggerak Lagged Karet

Dengan beberapa opsi lagging termasuk karet polos, alur berlian, alur herringbone, dan karet FRAS, Katrol Penggerak Lagged Karet YUFENG menghadirkan peningkatan ketahanan terhadap gesekan, drainase, dan aus untuk aplikasi konveyor yang berat. Diuji untuk daya rekat karet, keseimbangan dinamis, kinerja abrasi dan tarik, ini memastikan pengoperasian yang stabil dari -30°C hingga 100°C sekaligus mengurangi waktu henti dan biaya pemeliharaan dalam sistem konveyor tugas berat.

Fitur

Katrol Penggerak Gesekan Tinggi untuk Sistem Konveyor Tugas Berat

Katrol Penggerak Lagged Karet YUFENG, juga dikenal sebagai drum penggerak kepala, dirancang untuk sistem konveyor sabuk jarak menengah dan jauh yang menangani material curah bervolume besar. Tidak seperti katrol penggerak baja telanjang yang memberikan gesekan terbatas dalam kondisi basah atau berdebu, katrol ini menggabungkan drum baja kaku dengan lapisan lagging karet tahan aus yang tebal yang dibentuk melalui vulkanisasi panas terintegrasi.

Drum baja memberikan kekuatan struktural yang diperlukan untuk menahan torsi penggerak dan beban radial, sedangkan lagging karet menciptakan permukaan kontak gesekan tinggi antara katrol dan sabuk konveyor. Kombinasi ini meningkatkan traksi, mengurangi selip sabuk, dan melindungi sabuk dari kontak langsung antara logam dan karet selama pengoperasian terus-menerus.

Dirancang untuk Sabuk Konveyor Kabel Baja Ketegangan Tinggi

Struktur katrol yang diperkuat cocok untuk sistem konveyor yang dilengkapi dengan sabuk konveyor kabel baja umum dan sabuk kain. Konfigurasi yang tersedia mencakup lebar sabuk konveyor dari 500mm hingga 2000mm, dengan dimensi katrol dan kapasitas beban yang dapat disesuaikan menurut ketegangan konveyor, kecepatan sabuk, dan keluaran material.

Lagging Vulkanisasi Panas untuk Stabilitas Jangka Panjang

Tidak seperti lagging berikat dingin konvensional, lapisan karet diikat secara permanen ke drum baja melalui vulkanisasi suhu tinggi yang terkontrol. Hal ini mengurangi risiko delaminasi, penggelembungan, dan pemisahan karet selama pengoperasian beban berat dalam waktu lama, sehingga katrol ini cocok untuk tambang batu bara, pelabuhan, pabrik semen, dan fasilitas pemrosesan mineral.

Bahan Baku & Kerajinan Produksi

Konstruksi Drum Baja Bertulang

Cangkang drum dan cakram ujung dibuat dari baja Q235B atau Q345B sesuai dengan kebutuhan beban. Permukaan baja ditembakkan hingga Sa 2.5 sebelum aplikasi karet, menghilangkan lapisan karat dan oksida sekaligus menciptakan permukaan ikatan yang sesuai untuk senyawa lagging. Poros penggerak menggunakan baja yang dipadamkan dan ditempa 45# untuk memberikan ketahanan torsi dan tekukan yang cukup selama transmisi daya berkelanjutan.

Senyawa Lagging Karet yang Direkayasa

Kompon lagging standar menggabungkan karet alam dengan karet sintetis tahan aus, dengan kekerasan dikontrol pada 60±5 Shore A. Material ini memberikan keseimbangan antara traksi, ketahanan abrasi, dan elastisitas. Untuk aplikasi khusus, YUFENG dapat memasok karet FRAS yang tahan api dan antistatis, NBR tahan minyak, atau formulasi EPDM suhu tinggi sesuai dengan lingkungan konveyor.

Struktur Permukaan Tertinggal yang Diperkuat

Lapisan penguat kawat baja dapat dimasukkan ke dalam struktur lagging untuk meningkatkan ketahanan terhadap robekan dan benturan mekanis yang berulang. Pola permukaan berlian dan herringbone tersedia untuk meningkatkan traksi dan memfasilitasi drainase air atau material halus antara katrol dan ban berjalan.

Rakitan Bantalan dan Penyegelan Tugas Berat

Katrol dapat dilengkapi dengan bantalan rol bulat dari pemasok dalam negeri yang diakui secara internasional atau berkualifikasi sesuai dengan kebutuhan pelanggan. Penyegelan labirin multi-tahap membantu mencegah debu batu bara, bubuk mineral, lumpur, dan air memasuki rumah bantalan, mendukung rotasi yang stabil selama operasi industri jangka panjang.

Proses Pembuatan Vulkanisasi Panas Terintegrasi

Persiapan Drum Baja Presisi

Proses produksi dimulai dengan pembentukan drum baja, pengelasan cakram ujung, dan pemesinan jurnal poros secara presisi. Setelah pengelasan, badan katrol menjalani penyeimbangan awal dan pemeriksaan dimensi untuk membangun fondasi yang stabil untuk lagging karet berikutnya.

Persiapan Permukaan dan Aplikasi Karet

Permukaan drum ditembakkan dan diolah dengan sistem pengikatan khusus sebelum kompon karet diaplikasikan. Lembaran karet yang diformulasikan ditempatkan secara merata di sekitar drum, dengan penguat kawat baja opsional dimasukkan ke dalam struktur lagging sesuai dengan tingkat pengoperasian yang diperlukan.

Vulkanisasi Suhu Tinggi Terkendali

Katrol yang telah disiapkan dimasukkan ke dalam autoklaf untuk vulkanisasi panas terkontrol pada suhu sekitar 140–160°C selama 2–4 ​​jam. Tekanan, suhu dan waktu pengeringan dikontrol sepanjang proses untuk menciptakan hubungan terpadu yang kuat antara lagging karet dan drum baja. Performa pengikatan standar dapat mencapai ≥7N/mm sesuai dengan persyaratan pengujian ASTM D429.

Pola Permukaan dan Finishing

Setelah vulkanisasi, permukaan karet diselesaikan secara presisi sesuai dengan persyaratan traksi yang ditentukan. Alur berlian atau herringbone dapat dimasukkan ke dalam lagging untuk meningkatkan cengkeraman dan drainase belt, sementara finishing permukaan menghilangkan material berlebih dan ketidakrataan.

Penyeimbangan Dinamis dan Perakitan Akhir

Katrol yang telah selesai menjalani penyeimbangan dinamis presisi ke tingkat ISO 1940 G6.3 sebelum pemasangan poros dan bantalan. Proses perakitan meliputi pemasangan poros tekan, pemasangan bantalan-kursi, dan verifikasi torsi pengikat untuk memastikan kinerja mekanis yang konsisten.

Verifikasi Kinerja Akhir

Sebelum pengiriman, setiap batch produksi menjalani pemeriksaan yang meliputi kinerja tarik karet, daya rekat tertinggal, ketahanan abrasi, fleksibilitas suhu rendah, akurasi dimensi, dan keseimbangan dinamis. Catatan inspeksi disimpan untuk ketertelusuran produksi dan verifikasi kualitas pelanggan.

Lagging Berikat Dingin untuk Pesanan Khusus

Lagging berikat dingin juga tersedia untuk katrol berdiameter kecil, proyek penggantian, dan pesanan yang memerlukan siklus produksi lebih pendek. Namun, untuk sistem konveyor tugas berat yang berkelanjutan, YUFENG merekomendasikan lagging vulkanisasi panas terintegrasi untuk ikatan yang lebih kuat dan stabilitas pengoperasian yang lebih lama.

Data Uji Lapangan & Perbandingan Titik Sakit Industri

Tes Pelacakan Industri Berkelanjutan Selama Delapan Bulan

YUFENG melakukan uji penelusuran lapangan selama delapan bulan berturut-turut pada aplikasi Rubber Lagged Drive Pulley di tambang batu bara Asia Tenggara dan terminal penanganan curah pesisir Eropa. Pengujian tersebut membandingkan puli lagged karet vulkanisasi panas, puli lagged konvensional berikatan dingin, dan puli baja telanjang dalam kondisi pengoperasian beban berat, lembab, dan berdebu yang sama.

Evaluasi difokuskan pada kinerja industri aktual, termasuk stabilitas traksi, perlindungan sabuk, ketahanan lagging, ketahanan terhadap korosi, dan frekuensi perawatan. Data operasional yang tercatat menunjukkan keuntungan dari lagging karet vulkanisasi panas yang terintegrasi untuk sistem pengangkutan material curah secara kontinyu.

Keterbatasan Katrol Penggerak Baja Telanjang Tradisional

Katrol baja telanjang masih digunakan dalam beberapa aplikasi pengangkutan konvensional, namun permukaan logamnya yang kaku menimbulkan beberapa tantangan operasional dalam lingkungan yang menuntut:

• Kinerja gesekan yang rendah menyebabkan sabuk tergelincir selama penyalaan konveyor dan pengoperasian beban berat, sehingga memerlukan penyesuaian tegangan berulang kali dan meningkatkan keausan permukaan sabuk.
• Kontak langsung baja-ke-karet menghasilkan gesekan terkonsentrasi, mempercepat abrasi penutup sabuk konveyor dan mengurangi masa pakai sabuk secara keseluruhan.
• Permukaan baja yang terbuka rentan terhadap korosi di tambang basah, pelabuhan, dan sistem pengangkutan luar ruangan, sehingga meningkatkan frekuensi penggantian.
• Kurangnya lapisan penyangga elastis memindahkan getaran dan benturan langsung ke struktur konveyor, sehingga meningkatkan kebisingan pengoperasian dan tekanan mekanis.

Kinerja Traksi Lebih Tinggi Di Bawah Beban Basah dan Berat

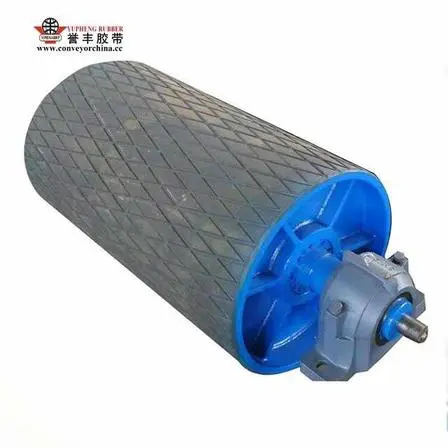

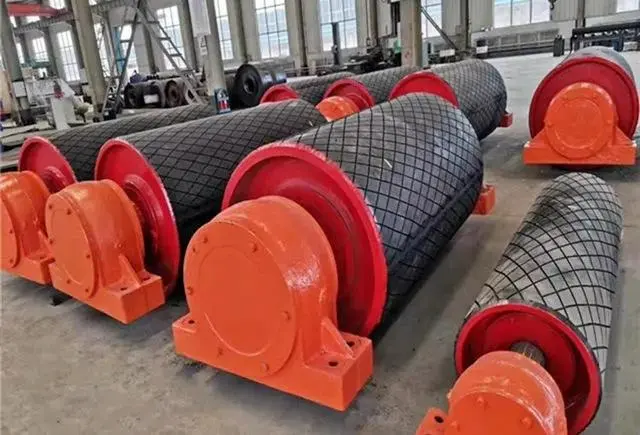

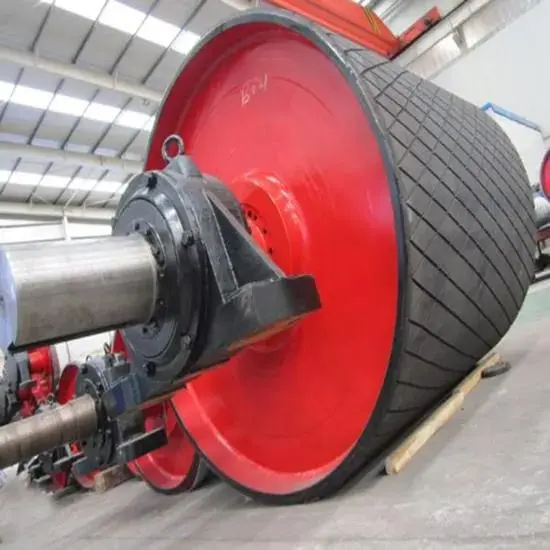

Katrol Penggerak Lagged Karet YUFENG menggunakan lagging karet gesekan tinggi dengan pola alur berlian atau herringbone. Permukaan karet elastis meningkatkan gaya kontak antara katrol dan ban berjalan, sementara alur permukaan membantu menghilangkan kontaminasi air dan material halus.

Data pelacakan lapangan menunjukkan bahwa koefisien gesekan lagging karet berpola intan jauh lebih tinggi dibandingkan permukaan baja polos, sehingga menghasilkan traksi yang lebih stabil selama penyalaan konveyor, akselerasi, dan pengoperasian beban penuh secara terus-menerus, terutama di pelabuhan saat hujan dan lingkungan pertambangan yang lembab.

Peningkatan Perlindungan Sabuk dan Mengurangi Keausan

Lapisan karet lagging bertindak sebagai permukaan transisi pelindung antara puli dan ban berjalan. Dibandingkan dengan kontak baja langsung, permukaan karet elastis mengurangi tegangan gesekan terkonsentrasi dan meminimalkan kerusakan penutup sabuk yang tidak perlu.

Berdasarkan catatan aplikasi lapangan, sistem konveyor yang dilengkapi dengan katrol lagged karet vulkanisasi panas YUFENG mencapai siklus servis sabuk yang lebih lama, sementara abrasi cangkang katrol dan kerusakan korosi berkurang secara signifikan dalam kondisi debu dan kelembapan tinggi.

Vulkanisasi Terintegrasi untuk Keandalan Jangka Panjang

Tidak seperti metode lagging berikat dingin yang terutama mengandalkan ikatan perekat, lagging karet vulkanisasi panas YUFENG membentuk sambungan terpadu antara karet dan drum baja melalui proses pengawetan suhu dan tekanan yang terkontrol.

Selama delapan bulan operasi terus-menerus di kondisi tambang batu bara yang lembab, tidak terjadi pengelupasan karet, penggelembungan, atau pemisahan yang tertinggal. Katrol mempertahankan kinerja putaran yang stabil tanpa getaran poros abnormal yang disebabkan oleh keausan permukaan yang tidak rata.

Biaya Perawatan Lebih Rendah Melalui Desain yang Tahan Lama

Kombinasi lagging karet dengan gesekan tinggi, keseimbangan dinamis yang presisi, dan struktur katrol yang diperkuat membantu mengurangi penghentian yang tidak terduga yang disebabkan oleh selipnya sabuk, keausan permukaan, dan masalah getaran.

Ketika terjadi keausan permukaan karet lokal, ketertinggalan biasanya dapat diperbaiki alih-alih mengganti seluruh rakitan katrol, sehingga mengurangi konsumsi suku cadang dan meningkatkan laba atas investasi jangka panjang untuk perusahaan penanganan material curah.

Indeks Kinerja	Katrol Penggerak Baja Telanjang	Katrol Lagged Berikat Dingin	Katrol Penggerak Lagged Karet Vulkanisir Panas YUFENG
Kinerja Traksi	Gesekan rendah, risiko tergelincir lebih tinggi dalam kondisi basah	Peningkatan gesekan tetapi penuaan perekat dapat terjadi	Traksi stabil tinggi dengan ikatan karet terintegrasi
Ketahanan Tertinggal	Tidak ada lapisan karet pelindung	Risiko terkelupas setelah pengoperasian lama	Tidak ada delaminasi yang mudah dalam kondisi kerja tugas berat
Perlindungan Sabuk	Kontak logam langsung meningkatkan abrasi	Efek perlindungan dasar	Lapisan karet elastis mengurangi kerusakan akibat gesekan
Adaptasi Lingkungan	Terbatas di lingkungan basah dan korosif	Resistensi sedang	Cocok untuk pertambangan, pelabuhan dan pabrik semen
Persyaratan Pemeliharaan	Penyesuaian dan penggantian yang sering	Diperlukan inspeksi lagging secara teratur	Siklus layanan yang panjang dengan waktu henti yang lebih sedikit

Kasus Penerapan Proyek Global yang Nyata

Produk YUFENG memiliki pengalaman aplikasi pencocokan yang stabil di lusinan proyek pengangkutan industri berat di luar negeri, mengumpulkan data operasi jangka panjang yang dapat diverifikasi, dan dapat menyediakan foto operasi di lokasi dan dokumen referensi proyek untuk evaluasi klien.

Kasus 1: Proyek Pengiriman Tambang Batubara Terbuka di Asia Tenggara

Jalur pengangkutan tetap jarak menengah-jauh yang dilengkapi dengan sabuk konveyor kabel baja ST1600 mengadopsi katrol penggerak lagged karet alur berlian selebar 1000 mm sebagai head power drum. Lingkungan kerja memiliki kelembapan yang tinggi sepanjang tahun, akumulasi debu batu bara, dan dampak startup beban penuh yang sering terjadi. Setelah 3 tahun berturut-turut beroperasi terus menerus selama 24 jam, lagging karet katrol mempertahankan struktur lengkap tanpa retak, delaminasi, atau paparan kawat baja; kesalahan selip sabuk dihilangkan seluruhnya, dan klien mengurangi frekuensi penggantian sabuk konveyor dari setiap 8 bulan menjadi lebih dari 18 bulan, sehingga sangat mengurangi kerugian penghentian produksi.

Kasus 2: Terminal Penanganan Kargo Curah Pelabuhan Pesisir Eropa

Sistem pengangkutan bijih dan kerikil di pelabuhan memilih katrol penggerak lagged karet alur herringbone YUFENG dengan formula karet anti-statis FRAS untuk beradaptasi dengan lingkungan korosif kabut garam laut hujan. Desain alur drainase mencegah terbentuknya lapisan air laut antara katrol dan sabuk; karet anti-statis menghindari risiko percikan statis saat mengangkut bubuk mineral kering. Umpan balik dari klien menunjukkan kemampuan troughability yang stabil pada ban berjalan yang sesuai, tingkat kegagalan harian yang rendah, dan hanya diperlukan perawatan pembersihan permukaan rutin tanpa perbaikan pembongkaran skala besar dalam waktu 2 tahun.

Skenario Lain yang Berlaku Secara Luas

Katrol kami juga merupakan komponen pendukung standar untuk jalur pengangkutan klinker pabrik semen dalam dan luar negeri, sistem pengangkutan bubuk mineral metalurgi, konveyor tempat penyimpanan bahan curah kimia, dan peralatan pengangkutan tetap tambang agregat, kompatibel dengan semua seri Sabuk Konveyor Kabel Baja Umum dan sabuk konveyor kain.

Tabel Parameter Spesifikasi Produk Lengkap

Tabel 1 Daftar Parameter Teknis Inti

Barang Parameter	Spesifikasi Teknis Terperinci
Nama Produk Lengkap	Katrol Penggerak Lagged Karet (Drum Penggerak Kepala)
Merek	YUFENG
Lebar Sabuk Konveyor yang Cocok	500/650/800/1000/1200/1400/1600/1800/2000mm (lebar khusus yang disesuaikan dapat diterima)
Kisaran Diameter Luar Drum Standar	320/400/500/630/800/1000/1150/1350/1600/1800mm
Tipe Permukaan Lagging Karet	Karet Polos, Alur Berlian, Alur Herringbone, FRAS Tahan Api Anti Statis, NBR Tahan Minyak, EPDM Suhu Tinggi
Ketebalan Lagging Standar	8mm / 10mm / 12mm / 15mm / 20mm (situs benturan berat opsional lagging menebal 25mm)
Performa Fisik Karet (Formula Standar NR-SBR)	Kekerasan: 60±5 Pantai A; Kekuatan Tarik ≥14MPa; Perpanjangan Saat Putus ≥450%; Kekuatan Adhesi ≥7N/mm; Kerugian Abrasi ≤120mm³
Kisaran Suhu Kerja	Tipe standar: -30℃ ~ 100℃; Tahan suhu tinggi: hingga 120 ℃; Spesial suhu rendah: -40℃
Bahan Baku Utama	Cangkang Drum: Baja Q235B/Q345B; Poros: 45# Baja Paduan yang Dipadamkan & Ditempa; Tertinggal: Karet Alam + Campuran Karet Sintetis; Bantalan: Bantalan Penyelarasan Diri Rol Bulat
Standar Keseimbangan Dinamis	ISO 1940 G6.3 (tingkat presisi tinggi G2.5 yang dapat disesuaikan untuk proyek dengan getaran rendah)
Jenis Sabuk Konveyor yang Cocok	ST630~ST5000 Sabuk Konveyor Kabel Baja, Sabuk Konveyor Kain Multi-Lapisan, Sabuk Tenun Padat PVC/PVG
Bahan Massal yang Berlaku	Batubara, bijih besi, batu kapur, kerikil, bubuk mineral, klinker semen, agregat curah kimia
Industri Tercakup	Penambangan terbuka & bawah tanah, terminal pelabuhan, metalurgi, pabrik semen, tempat penyimpanan bahan kimia, tambang agregat, pembangkit listrik
Kepatuhan terhadap Standar Produksi	Standar Katrol Konveyor GB/T, ISO 10297, CEMA, DIN norma industri internasional
Item Inspeksi Penuh Pabrik	Uji Penetrasi Las Baja, Uji Adhesi Karet, Kalibrasi Keseimbangan Dinamis, Uji Tarik & Abrasi Karet, Uji Bending Suhu Rendah, Uji Kinerja Penyegelan Bantalan
Sertifikasi yang Tersedia	Laporan Uji Pabrik, Sertifikasi Sistem Mutu ISO 9001, Sertifikat CE, Dokumen Uji Material SGS, File Inspeksi Khusus sesuai permintaan klien
Layanan Sampel	Sampel prototipe ukuran kecil gratis; klien melakukan biaya pengiriman internasional

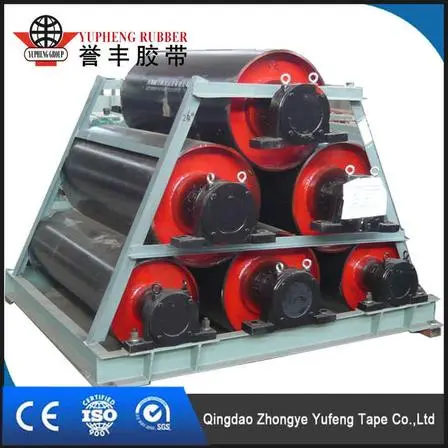

Standar Pengepakan Luar	Ujung poros dibungkus dengan kertas minyak anti karat; seluruh katrol ditutupi oleh kain tenun PP tahan air; pemasangan palet kayu untuk transportasi laut
Aturan MOQ	Bisa dinegosiasikan; mendukung pesanan percobaan 1 potong dan pesanan ekspor massal dalam jumlah besar
Waktu Produksi	Spesifikasi stok standar: 15–20 hari kerja; pesanan ukuran/formula karet khusus yang sepenuhnya disesuaikan: 20–35 hari kerja
Jangka Waktu Garansi	Garansi 12 bulan dalam kondisi kerja standar dan perawatan rutin (atau 20.000 jam kerja, mana saja yang tercapai lebih dulu)
Ketentuan Pembayaran yang Dapat Diterima	Transfer Telegraf T/T, L/C yang Tidak Dapat Dibatalkan pada Penglihatan
Pelabuhan Pemuatan	Pelabuhan Qingdao, Tiongkok
Tempat Asal	Kota Qingdao, Provinsi Shandong, Tiongkok

Tabel 2 Referensi Diameter yang Cocok untuk Katrol Penggerak Tugas Berat Lebar Sabuk Berbeda

Lebar Sabuk Konveyor (mm)	Diameter Luar Drum Opsional Standar (mm)
500	320, 400, 500
650	320, 400, 500, 630
800	500, 630, 800
1000	630, 800, 1000, 1150
1200	800, 1000, 1150
1400	1000, 1150, 1350
1600	1150, 1350, 1600
1800	1150, 1350, 1600, 1800
2000	1350, 1600, 1800

Mengapa Memilih YUFENG？

Berbeda dari perusahaan dagang yang hanya menyediakan penjualan perantara, YUFENG adalah produsen katrol konveyor profesional dengan fasilitas produksi, vulkanisasi karet, dan pengujian yang lengkap. Dengan pengalaman industri selama bertahun-tahun, kami menyediakan pasokan langsung dari pabrik, desain yang disesuaikan, dukungan teknis, dan layanan produksi massal yang stabil untuk proyek sistem konveyor global.

Produk kami dikembangkan untuk mengatasi masalah umum katrol penggerak tradisional, termasuk sabuk tergelincir, keausan cepat, perawatan sering, dan masa pakai pendek. Melalui struktur drum baja berkekuatan tinggi, lagging karet vulkanisasi panas yang tidak terpisahkan, dan pemeriksaan kualitas yang ketat, kami memberikan solusi transmisi daya yang andal untuk pertambangan, pelabuhan, pabrik semen, dan industri berat lainnya.

Pertanyaan yang Sering Diajukan

Q1: Apa kelebihan Katrol Penggerak Lagged Karet YUFENG dibandingkan dengan katrol baja telanjang?

Produk YUFENG dilengkapi lapisan lagging karet terintegrasi yang secara signifikan meningkatkan gesekan antara katrol dan ban berjalan. Dibandingkan dengan katrol baja telanjang, katrol ini mengurangi selip sabuk, menurunkan keausan permukaan sabuk, dan memberikan kinerja yang lebih baik di lingkungan basah, berdebu, dan beban berat.

Q2: Opsi penyesuaian apa yang tersedia untuk Katrol Penggerak Lagged Karet?

Kami mendukung diameter katrol yang disesuaikan, lebar muka, ukuran poros, ketebalan lagging, dan pola permukaan, termasuk alur berlian, alur herringbone, dan lagging karet halus. Kompon karet khusus seperti bahan tahan minyak, suhu tinggi, dan tahan api juga tersedia untuk berbagai kondisi kerja.

Q3: Bagaimana YUFENG memastikan kualitas produk dan masa pakai?

Setiap katrol menjalani proses pemeriksaan ketat termasuk pemeriksaan pengelasan, penyeimbangan dinamis, pengujian adhesi karet, dan pengujian kinerja pengoperasian sebelum pengiriman. Struktur lagging karet vulkanisasi panas memberikan kekuatan ikatan yang kuat, membantu memperpanjang masa pakai dan mengurangi frekuensi perawatan selama pengoperasian jangka panjang.
